Элегаз и его применение. Свойства и производство

7 октября 2011 в 10:00

Элегаз (электротехнический газ) представляет собой бесцветный, без запаха, не горючий газ, который при нормальном атмосферном давлении и температуре 20 °C в 5 раз тяжелее воздуха и обладает в 5 раз большей, чем у воздуха молекулярной массой. Соединение было впервые получено и описано французским химиком Анри Муассаном в ходе работ по изучению свойств фтора в конце XIX века.

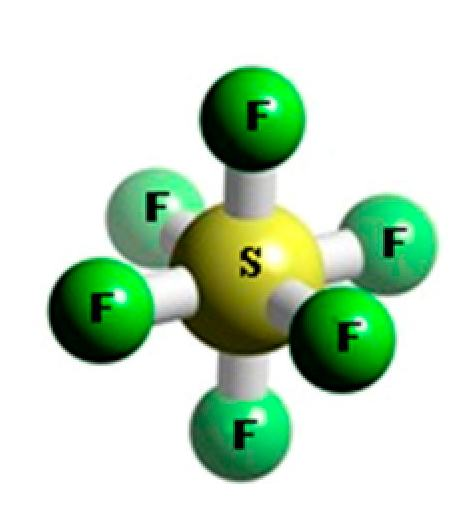

Химически элегаз представляет собой шестифтористую серу SF6 (рис. 1). Соединение не стареет, т. е. не меняет своих свойств с течением времени, при электрическом разряде распадается, но быстро рекомбинирует (процесс, обратный ионизации), восстанавливая первоначальную диэлектрическую прочность, по этой причине элегаз является основным изоляционном материалом в коммутационном оборудовании 35 кВ и выше.

Производство элегаза

Получение элегаза осуществляется следующими способами:

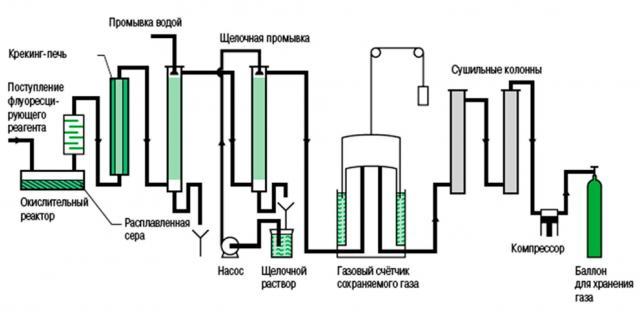

• - основной промышленный метод получения: в результате прямой реакции между расплавленной серой и газообразным фтором, полученным при его электролизе (сжигание серы в потоке фтора - рис. 2). Реакция проходит при температуре 138 - 149 °C в стальном горизонтальном реакторе (крекинг - печь). Реактор разделен перегородкой на камеру загрузки и камеру сгорания. Камера загрузки имеет люк для загрузки серы и электронагреватель для ее плавления. Камера сгорания имеет сопло для подачи фтора, охлаждаемое водой, термопару и конденсатор для возгонов серы, расположенной над камерой. Расплав серы поступает из камеры загрузки в камеру сгорания через отверстие внизу перегородки, закрытое расплавом, что исключает выход фтора в камеру загрузки. Несмотря на свою простоту, данная конструкция реактора имеет некоторые недостатки, а именно:
  • фторирование серы идет на поверхности расплава с выделением большого количества тепла, которое вызывает усиленную коррозию реактора фтором на границе раздела фаз;
  • при увеличении производительности реактора возникает проблема отвода большого количества тепла и подбора коррозионностойкого материала реактора;
  • еще одним недостатком метода является то, что при таком синтезе элегаза попутно образуются и другие фториды - S2F2, SF2, SF4, и S2F10, а также примеси из-за присутствия влаги, воздуха и угольных анодов, используемых для электролиза фтора. Концентрация этих веществ невелика, в среднем составляет 0,01 - 0,1% по объему. Но если химически чистый элегаз нетоксичен и является весьма инертным соединением, которое до температуры 300°С не реагирует ни с какими материалами, то примеси могут изменить упомянутые свойства продукта и даже сделать его непригодным для использования. Поэтому необходима тщательная очистка производимого элегаза. Состав чистого элегаза регламентируется ТУ 6-02-2-686-82 и стандартом МЭК 6о 376 (отсутствие токсичных примесей, имеющих место в технологии его производства, гарантируется заводом - изготовителем на основе биологического контроля партии);

• по реакции фтора с четырехфтористой серой SF4 в присутствии катализатора;
• термическим разложением SF5CI при 200...300 °C;
• фторированием соединений серы (например, COS). Данный способ безотходного производства элегаза, основанный на повторном фторировании загрязняющих продуктов, в Российской Федерации пока не используется, как и предыдущие два.

Физические и химические свойства элегаза

Элегаз является чрезвычайно химически инертным соединением. Он не взаимодействует с щелочами, кислотами, окислителями, восстановителями, устойчив к действию расплавленных металлов. Элегаз так же очень слабо растворяется в воде и взаимодействует лишь с органическими растворителями.

Соединение распадается при температуре выше 1100 °С. Газообразные продукты распада элегаза ядовиты и обладают резким, специфическим запахом. Элегаз не поддерживает горения и дыхания, поэтому при накоплении его в производственных помещениях может возникнуть кислородная недостаточность. По ГОСТ 12.1.007-76 по степени воздействия на организм элегаз относится к 4 классу опасности, к которому принадлежат малоопасные вещества. Предельно допустимая концентрация (ПДК) в воздухе рабочей зоны производных помещений 5000 мг/м3. Предельно допустимая концентрация в атмосферном воздухе - 0,001 мг/м3.

Рис.3

Напряжение пробоя (кВ)

Напряжение пробоя и функция давления для неоднородного электрического поля

Захватывая электроны, элегаз образует малоподвижные ионы, которые медленно разгоняются в электрическом поле и развитие электронных лавин затруднено.

Значительная диэлектрическая прочность элегаза обеспечивает высокую степень изоляции при минимальных размерах и расстояниях, что позволяет уменьшить массу и габариты электротехнического оборудования, а хорошая способность гашения дуги и охлаждаемость элегаза увеличивают отключающую способность коммутационных аппаратов и уменьшают нагрев токоведущих частей.

Применение элегаза позволяет при прочих равных условиях увеличить токовую нагрузку на 25% и допустимую температуру медных контактов до 90°С (в воздушной среде 75°С) благодаря химической стойкости, негорючести, пожаробезопасности и большей охлаждающей способности элегаза.

В электрическом поле элегаз обладает способностью захватывать электроны (количество носителей заряда уменьшается), что и обусловливает его высокую электрическую прочность (на примере сравнения с азотом - рис. 3).

При увеличении давления электрическая прочность элегаза возрастает почти пропорционально давлению и может быть выше электрической прочности жидких и некоторых твердых диэлектриков.

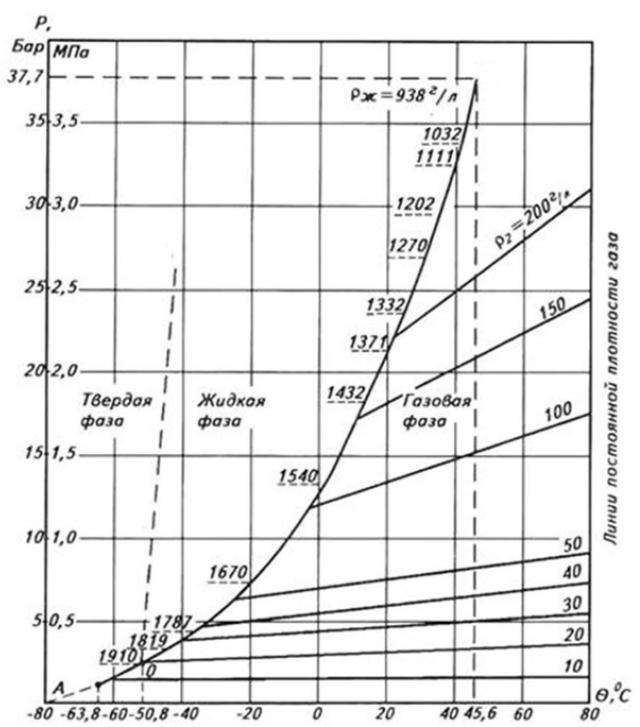

Однако это преимущество становится недостатком элегаза при низких температурах по причине перехода его в жидкое состояние и потере изоляционных свойств, что определяет дополнительные требования к температурному режиму элегазового оборудования в эксплуатации. На рис. 4 приведена зависимость состояния элегаза от давления и температуры.

Как видно из рис. 4, температура сжижения элегаза при избыточном давлении (давлении заполнения оборудования) 0,3 МПа составляет -45 °С, а при 0,5 МПа она повышается до -30 °С. Таким образом, наибольшее рабочее давление и, следовательно, наибольший уровень электрической прочности элегаза в изоляционной конструкции ограничиваются возможностью сжижения элегаза при низких температурах.

В связи с этим, выходом из ситуации является применение смеси элегаза с другими газами, у которых электрическая прочность лишь на 10...15 % ниже прочности чистого элегаза, а допустимое давление резко возрастает. Так, например, у смеси из 30 % элегаза и 70 % азота сжижение при температуре -45 °С наступает при давлении 8 МПа.

Таким образом, допустимое рабочее давление для смеси оказывается примерно в 30 раз выше, чем для чистого элегаза.

Еще одним вариантом повышения надежности работы электрооборудования при температурах - 40 °С и ниже является подогрев элегаза (бак элегазового выключателя во избежание перехода элегаза в жидкое состояние нагревают до плюс 12°С).

Эксплуатационная способность элегаза улучшается в равномерном электрическом поле, поэтому конструкция отдельных элементов распределительных устройств должна обеспечивать наибольшую равномерность и однородность электрического поля.

В неоднородном поле появляются местные перенапряжения электрического поля, которые вызывают коронирующие разряды. Под действием этих разрядов элегаз разлагается, образуя в своей среде низшие фториды (SF2, SF4), вредно действующие на конструкционные материалы коммутационного оборудования.

Во избежание разрядов поверхности отдельных металлических деталей коммутационного оборудования выполняются особо гладкими, они не должны иметь загрязнений, шероховатостей и заусенцев. Обязательность выполнения этих требований диктуется тем, что грязь, пыль, металлические частицы также создают местные напряженности электрического поля, а при этом ухудшается электрическая прочность элегазовой изоляции.

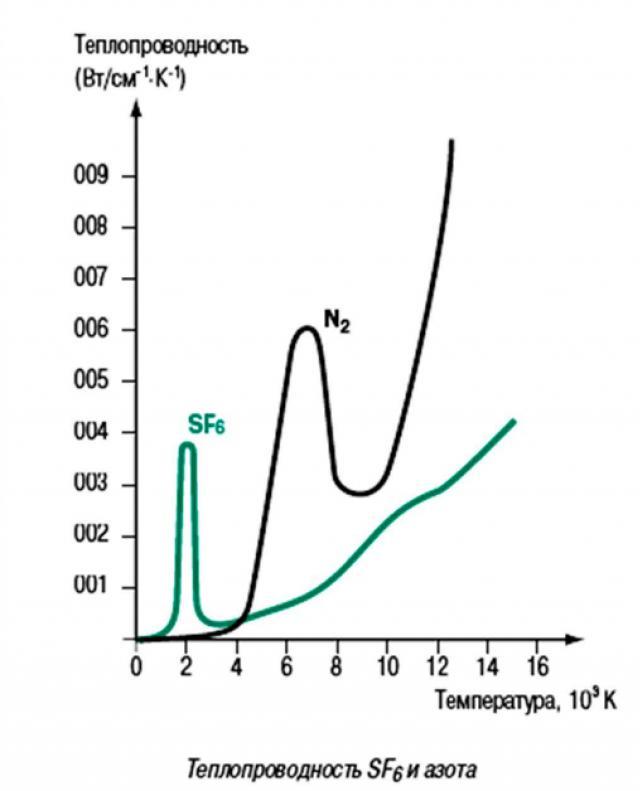

Теплопроводность SF6 ниже, чем у воздуха, но его полная теплоотдача, в особенности, если учесть конвекцию очень хорошая (как у водорода или гелия), выше чем у воздуха, но ниже чем у азота (рис. 5).

Как видно из графика теплопроводности, при температурах около 2000 К теплоемкость элегаза резко увеличивается вследствие диссоциации (распад молекул на ионы). Поэтому теплопроводность плазмы, а следовательно и дугогасительная способность элегаза в области температур 2000 - 3000 К при прочих равных условиях значительно выше (на два порядка), чем воздуха.

При температурах порядка 4000 К диссоциация молекул заканчивается и начинается рекомбинация молекул. В этой области температур теплопроводность плазмы еще значительная, идет охлаждение дуги, этому способствует также удаление свободных электронов из плазмы за счет захвата их молекулами элегаза и атомарным фтором. Электрическая прочность промежутка постепенно увеличивается и в конечном счете восстанавливается.

При дальнейшем росте температуры (до 7000 К) теплопроводность плазмы падает, достигая теплопроводности воздуха. Вплоть до температур порядка 8000 - 12 000 К такие процессы уменьшают напряжение и сопротивление горящей дуги в элегазе на 20 - 30% по сравнению с дугой в воздухе.

Особенность гашения дуги в элегазе заключается в том, что при токе, близком к нулевому значению, тонкий стержень дуги еще поддерживается и обрывается в последний момент перехода тока через нуль. К тому же после прохода тока через нуль остаточный столб дуги в элегазе интенсивно охлаждается, в том числе за счет еще большего увеличения теплоемкости плазмы при температурах порядка 2000 К, и электрическая прочность быстро увеличивается.

Такая стабильность горения дуги в элегазе до минимальных значений тока при относительно низких температурах приводит к отсутствию срезов тока и больших перенапряжений при гашении дуги.
В воздухе электрическая прочность промежутка в момент прохождения тока дуги через нуль больше, но из-за большой постоянной времени дуги у воздуха скорость нарастания электрической прочности после прохождения значения тока через нуль меньше.
