Описание
Технические характеристики сухого трансформатора с литой изоляцией ТСЗЛ/2000/10/0.4/D/Yн-11/IP31/Al
•Бренд: UNITRAFO ®
•Тип: ТСЗЛ (трехфазный, сухого типа , защищённый с литой изоляцией)
•Концепция конструкции: Стержневой
•Номинальная мощность, кВа: 2000
•Номинальное напряжение на стороне ВН, кВ: 10
•Номинальное напряжение на стороне НН, кВ: 0.4
•Материал обмотки: Алюминий
•Напряжение короткого замыкания Uкз(%) ± 10%: 6
•Частота питающей сети, Гц: 50
•Степень защиты кожуха (корпус): IP31
•Класс нагревостойкости изоляции: F(155°C)
•Переключение без возбуждения (ПБВ), %: ±2х2,5
•Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда)
•Уровень шума дB(A): Менее 70
•Охлаждение: Естественное С(AN)
•Высота установки над уровнем моря, м: До 1000
•Потери холостого хода ± 15%, Вт: 3050
•Потери короткого замыкания 75°C ± 10%, Вт: 14450
•Габариты трансформатора, мм: 1530*1090*1336
•Колея колес (или опор), мм: 820*1030
•Вес трансформатора без кожуха ± 10%, кг: 3510
•Климатическое исполнение: УЗ - умеренный климат в закрытых помещениях с вентиляцией
•Тип вывода ВН и НН: Шина, либо Кабель
•Расположение выводов ВН: по согласованию с заказчиком
•Расположение выводов НН: по согласованию с заказчиком
•Материал выводов НН: алюминий, либо медь
•Габариты кожуха: 1900*1400*1800 мм
•Вес трансформатора с кожухом ± 10%, кг: 3830
* - Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора.
Типовая комплектация сухого трансформатора с литой изоляцией 2000 ква:
•Трансформатор
•Транспортные колёса - ролики
•Паспорт на трансформатор (с заключением ОТК)
•Сертификат сейсмостойкости (до 9 баллов)
•Сертификат соответствия ГОСТ Р12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность»
•Цифровой блок температурного контроля BWDK-S3206D с терморегулятором и датчиком температуры обмоток (3 шт) выполняющий роль шкафа тепловой защиты
•Вентиляторы 6 шт.
•Комплект эксплуатационной документации на блок температурного контроля
Гарантийные обязательства: 60 месяцев с момента передачи товара покупателю. Чертеж сухого трансформатора 2000 ква дан в описании
Наличие товара уточняйте у менеджера.

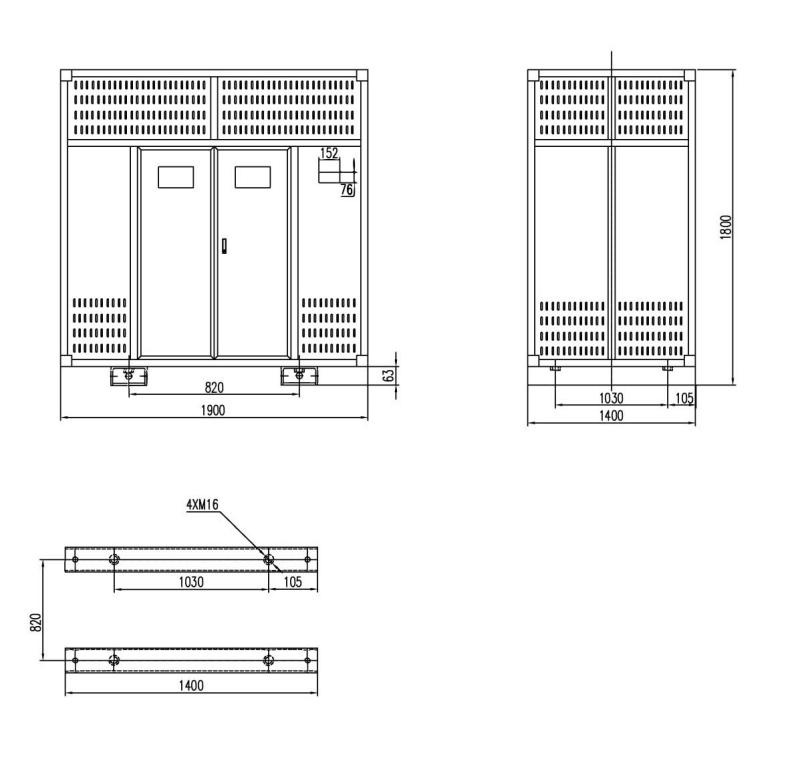

Чертеж сухого трансформатора ТСЗЛ 2000 ква с литой изоляцией прилагается.
Купить сухой трансформатор 2000 ква с литой изоляцией у производителя ЭТК Электронмаш.
Срок изготовления товара "на заказ" от 14 до 60 календарных дней.
Оплата 60% предоплата. 40% по готовности партии к отгрузке. )
Доставка товара до покупателя возможна как силами поставщика (за отдельную плату), так и силами покупателя (самовывоз).
