Таблицы в текстовых документах

10 декабря 2019 в 11:48

        Общие требования к оформлению таблиц в различных текстовых документах подробно изложены в стандарте [1]. Сразу необходимо отметить, что данный стандарт был разработан в то время, когда не было никаких компьютерных программ для набора текстов и таблиц.

        В «руки» технического писателя таблицы поступают оформленными по-разному, например, в формате .doc (рисунок 1).





Анализируя содержимое таблицы необходимо прежде всего обратить внимание на то, что не существует единицы измерения физической величины с названием «код».

Поэтому первый столбец было бы корректнее назвать, по-иному, например, «Угол поворота», что позволяет корректно заполнить все строки этого столбца.

Второй столбец лучше назвать – «Формат записи и диапазон значений».

Информацию в третьем столбце целесообразно перенести в примечания к таблице.

После редактирования таблица будет иметь такой вид в формате .doc (таблица В.1).

Таблица В.1



        Приведу ещё один пример представления исходного табличного и текстового материала в компактном виде.

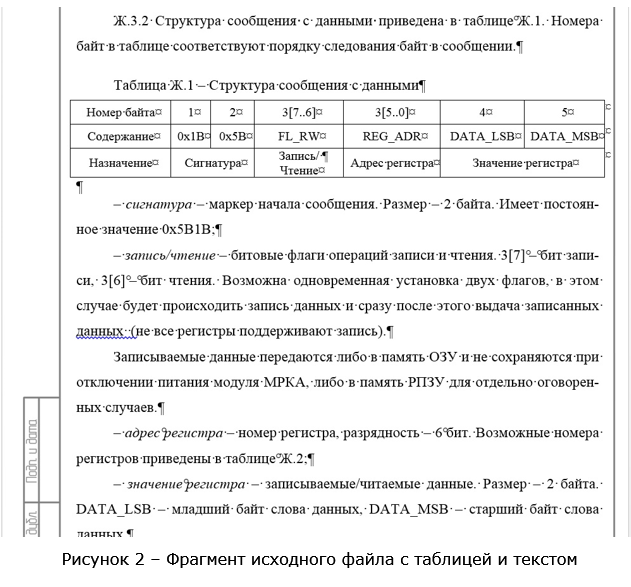

Исходный материал представлен на рисунке 2.





        Главный недостаток такой подачи материала – отсутствие связи между записями в строках таблицы с перечислениями после таблицы.

        Основной редакторский приём для данного материала – перенос перечислений в таблицу и подача их в виде примечаний, нумерация которых обеспечивают наглядную связь с содержимым строк.





Отметим, что в исходном материале для размещения материала горизонтально на странице формата А4 запись были сделана в две строки и применен шрифт меньшего кегля.

В общем случае размер отредактированной таблицы может не позволить разместить её в неизменном виде горизонтально на стандартном листе формата А4, поэтому рекомендуем использовать известный приём – выполнение таблицы в виде рисунка. Такой способ позволяет изменять формат рисунка пропорционально, не разрушая его структуру.

Для этого выделим фрагмент текста в формате .doc и преобразуем его в формат .pdf. При выполнении таблицы в формате рисунка целесообразно использовать известный технологический приём – вставлять рисунок в таблицу из двух строк. Поэтому на рисунке показаны все временно сохраненные границы вспомогательной таблицы (рисунок 3).





При переводе выполнении таблицы в формате рисунка целесообразно использовать один технологический приём – вставлять рисунок в таблицу из двух строк. На рисунке 3 временно сохранены все границы таблицы.





Данный приём позволяет расположить все элементы рисунка симметрично на странице и предотвратить искажение текста при передаче файла по линиям связи или при дальнейшей работе с текстом.

После этого все границы вспомогательной таблицы делают невидимыми, для чего входят во вкладку Конструктор», выбирают вкладку «Границы» и нажимают на иконку «Нет границ».

После этого таблица приобретает окончательный вид, показанный на рисунке 4.



Рисунок 4 – Таблица Г.1 в виде рисунка, вставленная во вспомогательную таблицу без видимых границ

Данный приём позволяет расположить таблицы в виде рисунков на странице текстового документа не только горизонтально, но и вертикально(смотри ниже таблицы Г.3 – Г.5) и задать требуемый размер иллюстрации.



Литература

1 ГОСТ 2.105-95 ЕСКД. Общие требования к текстовым документам (с Изменением N 1)

2 А.В. Михайлов. Профессия «Технический писатель» или «Рыцари клавиатуры» М: ООО «ЛЕНАНД», 2018,

160 с. (тираж в выходных данных не указан).
