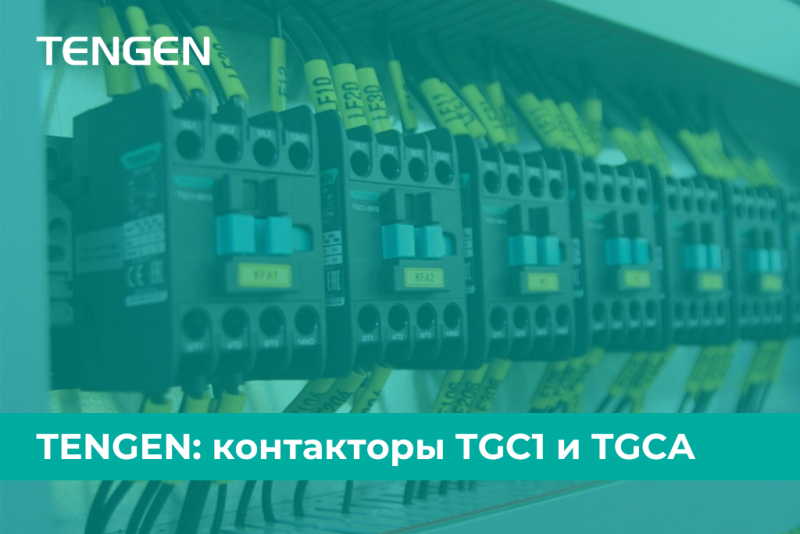

Надежность и гибкость в управлении электрооборудованием: контакторы TENGEN серий TGC1 и TGCA

Вчера, в 19:30

Контакторы TENGEN серий TGC1 и TGCA широко используются в системах автоматизации и управления нагрузками в электрических сетях до 690 В. Устройства сочетают в себе надежность, доступность и универсальность, что делает их идеальным выбором для различных промышленных применений. Важным аспектом является понимание различий между типами контактов при выборе и эксплуатации контакторов.

Основные типы контактов

Контакторы TGC1 и TGCA оснащаются силовыми (основные — всегда нормально разомкнутые) и вспомогательными контактами (дополнительные — NO, NC или комбинированные).

• Нормально разомкнутые (NO) контакты: остаются разомкнутыми в исходном положении и замыкаются только при подаче питания на катушку.

Обозначения:

- На корпусе: 13-14, 43-44 и т.п.

- В документации — NO (Normally Open)

• Нормально замкнутые (NC) контакты: замкнуты в состоянии покоя, и размыкаются только при подаче питания на катушку. Часто используются для отключения цепей в случае аварий.

Обозначения:

- На корпусе: 21-22, 31-32 и т.п.

- В документации — NC (Normally Closed)

Дополнительные возможности

Контакторы TENGEN поддерживают установку вспомогательных блоков контактов, таких как:

• F1-11 (1NO + 1NC)

• F1-22 (2NO + 2NC)

Устанавливаются сверху корпуса контактора и позволяют расширить функциональность без замены устройства.

Ниже приведены примеры использования контакторов TGC1 и TGCA с различными типами контактов:

Маркировка на корпусе TGC1 и TGCA

Маркировка вспомогательных контактов стандартная (DIN EN 50005): NO (13-14), NC (21-22). Катушка управления обозначается как A1-A2, входы силовых контактов – L1, L2, L3, выходы – T1, T2, T3.

Рекомендации:• Для простых задач, например, включения двигателя по кнопке достаточно базового контактора TGC1-09 с 1NO.• В схемах с логикой блокировок или сигнализацией используйте TGCA с дополнительными контактными блоками.• Уточняйте конфигурацию контактов перед покупкой.

Заключение

Контакторы серий TGC1 и TGCA позволяют гибко организовывать схемы управления нагрузкой благодаря различным конфигурациям вспомогательных контактов. Понимание отличий между контактами и правильная расшифровка маркировки позволяют выбрать подходящее устройство для конкретной задачи и облегчают монтаж и настройку.

Каталоги:

• Каталог контакторов серии TGC1 и TGCA (6-100А)

• Каталог контакторов серии TGC1 и TGCA (120-630A)

Еще больше информации на нашем официальном сайте tengenelectric.ru !
