Описание
Завод силовой электроаппаратуры производит ячейки КРУ КМ-1.
Устройства комплектные распределительные серии КМ-1М предназначены для работы в электрических установках
трехфазного переменного тока частотой 50 и 60 Гц и номинальным напряжением 6 и 10 кВ в сетях
с изолированной или заземленной через дугогасящий реактор нейтралью.
В состав изделия входят:
Набор отдельных шкафов КРУ КМ-1 с коммутационными аппаратами, приборами измерения, устройствами автоматики и
защиты, а также аппаратурой защиты, управления, сигнализации и другими вспомогательными устройствами,
соединенными между собой в соответствии со схемой электрической расположения КРУ КМ-1.
Шкафы КРУ КМ-1 выполняются по схемам соединений главных и вспомогательных цепей, представленных заказчиком.
Шкаф КРУ состоит из следующих основных сборочных единиц:
шкаф распределительный;
выдвижной элемент;
шкаф релейный.
Схема автоматической частотной разгрузки (АЧР) размещается в отдельном навесном релейном шкафу.
Аппаратура АЧР может также размещаться в ненасыщенном аппаратурой распределительном шкафу.

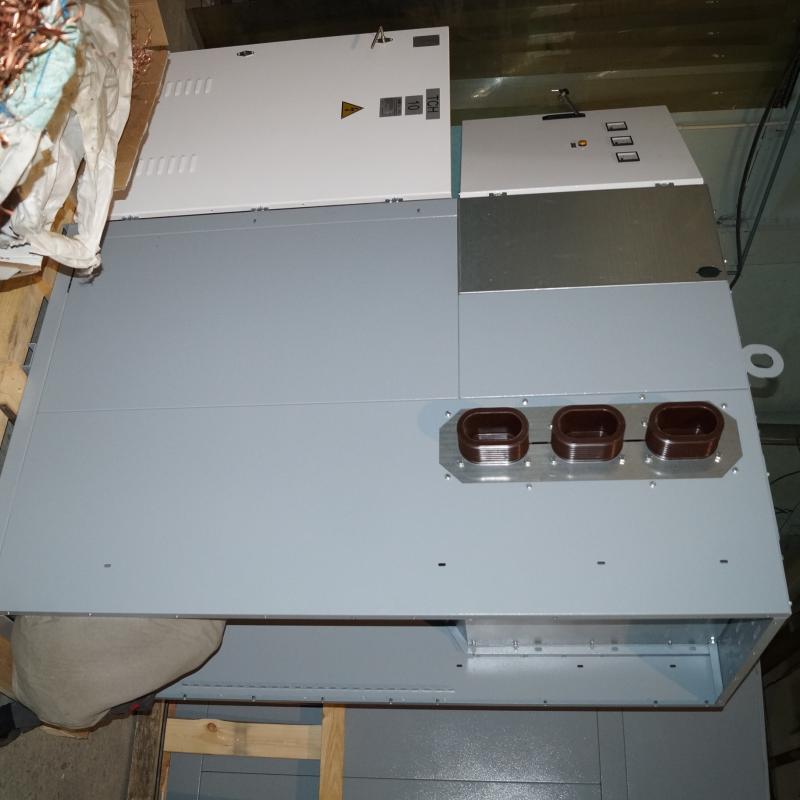

Шкаф распределительный представляет собой сборную жесткую металлическую
конструкцию, разделенную глухими металлическими и изоляционными перегородками на отсеки:
отсек выдвижного элемента
отсек кабельной сборки Б;
отсек сборных шин В.

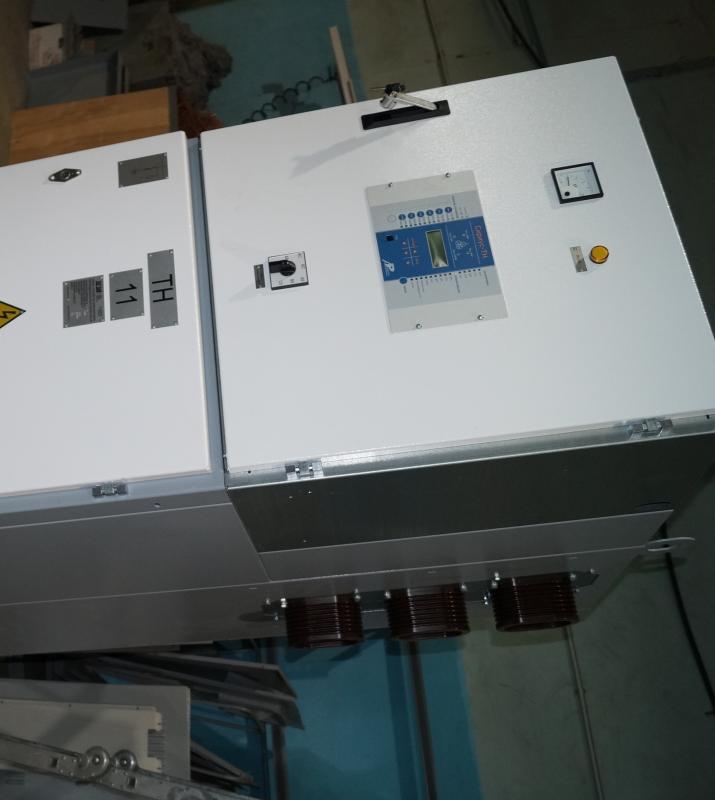

Релейный шкаф, в котором размещены аппараты управления, защиты и сигнализации, приборы учета
и измерения, представляет собой сварную металлическую конструкцию с дверью.
В качестве выдвижных элементов в шкафах КРУ КМ-1 могут быть:
выключатели маломасляные – ВКЭ – М - 10, ВМПЭ-10 31,5 - 3150 на номинальные токи до 3150А;
выключатели вакуумные ВВЭ-М-10, ВБМ-10;
выключатели вакуумные ВВ/TEL-10 на номинальный ток отключения 20кА;
выключатели элегазовые LF1, LF2 на номинальный ток отключения 20кА;
другие типы выключателей по требованию заказчика;

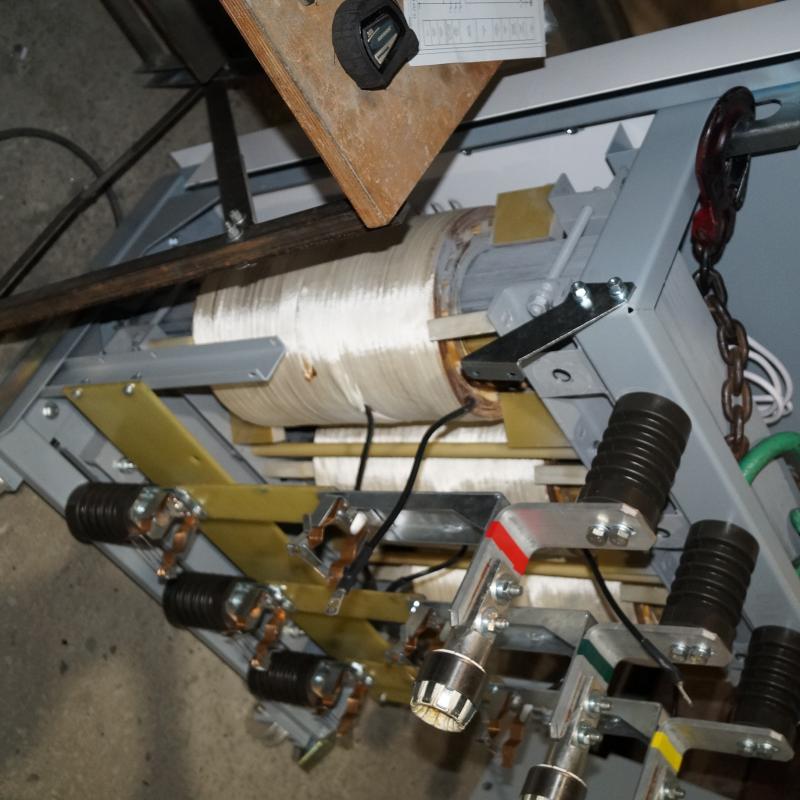

тележки с трансформаторами напряжения и разрядниками;
тележки с высоковольтными предохранителями;
тележки с разъединяющими контактами.
Выдвижной элемент ячейки КРУ КМ-1 может занимать в отсеке два фиксированных
положения относительно корпуса: рабочее и контрольное, и перемещается внутри отсека по направляющим рельсам.
Отсек выдвижного элемента ячейки КМ-1 предназначен для размещения в нем выдвижного элемента.

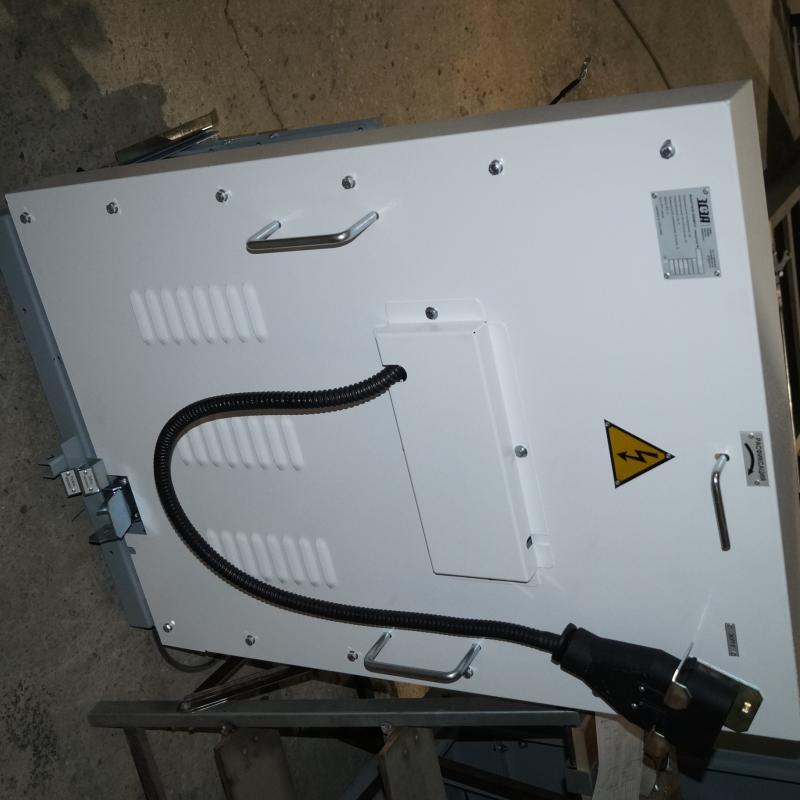

Отсек образован боковыми стенками , фасадной дверью , от токоведущих частей других отсеков отделен
металлическими и изоляционными перегородками, в том числе шторочным механизмом. В нижней части отсек имеет
сплошное дно.
Отсек кабельной сборки образован перегородками, опорой , боковыми и задней стенками и дном.
В отсеке кабельной сборки размещены шины линейные с отпайками , контакты которых через изоляционные втулки
или через трансформаторы тока 4 проходят в отсек выдвижного элемента.
В зависимости от схемы главных цепей в отсеке кабельной сборки устанавливаются до трех трансформаторов тока.
При заказе ячейки КРУ Км-1 заполняется опросный лист с перечнем необходимого оборудования, устанавливаемонго в ячейку КРУ КМ-1.
Завод силовой электроаппаратуры предоставляет гарантию 3 года на ячейки КРУ КМ-1.
Качество ячеек доказано многолетним опытом производства КРУ нашим предприятием и положительными отзывами обслуживающего персонала.
Продукция сертифицирована.
