Описание
Технические характеристики сухого трансформатора с литой изоляцией ТСЗЛ/2500/10/0.4/D/Yн-11/IP21/Al
•Производитель: Востокэнерготранс
•Тип: ТСЗЛ (трехфазный, сухого типа , защищённый с литой изоляцией)
•Концепция конструкции: Стержневой
•Номинальная мощность, кВа: 2500
•Номинальное напряжение на стороне ВН, кВ: 10
•Номинальное напряжение на стороне НН, кВ: 0.4
•Материал обмотки: Алюминий
•Напряжение короткого замыкания Uкз(%) ± 10%: 6
•Частота питающей сети, Гц: 50
•Степень защиты кожуха (корпус): IP21
•Класс нагревостойкости изоляции: F(155°C)
•Класс стойкости к воздействиям окружающей среды Е2 ( по ГОСТ 52719-2007)
•Класс пожаробезопасности: F1
•Переключение без возбуждения (ПБВ), %: ±2х2,5
•Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда)
•Уровень шума дB(A): Менее 70
•Охлаждение: Естественное ( AN/AF )
•Высота установки над уровнем моря, м: До 1000
•Потери холостого хода 120°C ± 15%, Вт: 3600
•Потери короткого замыкания 120°C ± 10%, Вт: 17170
•Габариты трансформатора, мм: 1570*1130*1401
•Колея колес (или опор), мм: 820*1070
•Вес трансформатора без кожуха ± 10%, кг: 4065
•Климатическое исполнение: УЗ или УХЛ3
•Тип вывода ВН и НН: Шина, либо Кабель
•Расположение выводов ВН: по согласованию с заказчиком
•Расположение выводов НН: по согласованию с заказчиком
•Материал выводов НН: алюминий, либо медь

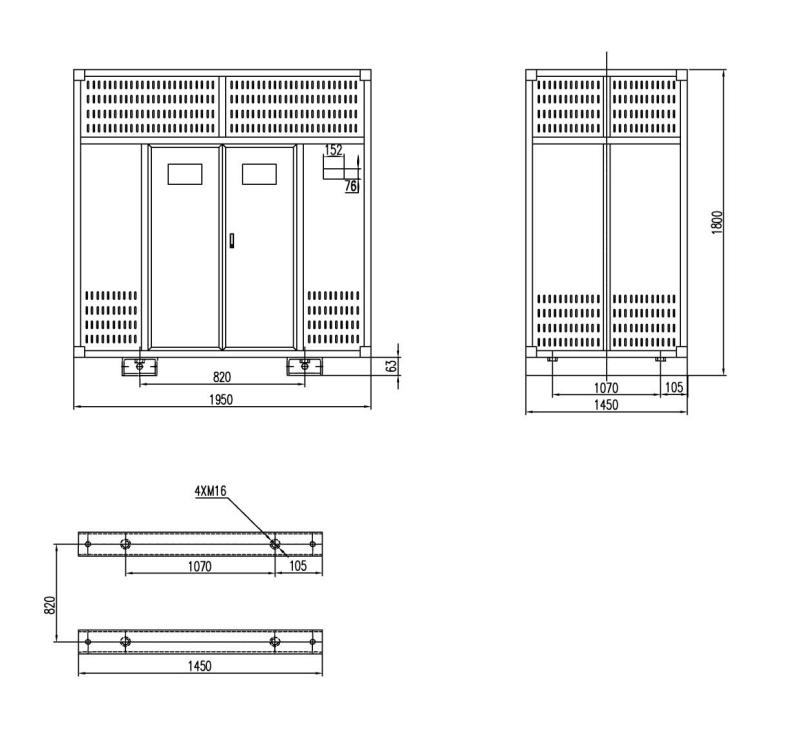

•Габариты кожуха: 1950*1450*1800 мм
•Вес трансформатора с кожухом ± 10%, кг: 4315
* - Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора.
Типовая комплектация сухого трансформатора с литой изоляцией 2500 квА:
•Трансформатор
•Транспортные колёса - ролики
•Паспорт на трансформатор (с заключением ОТК)
•Сертификат сейсмостойкости (до 9 баллов)
•Сертификат соответствия ГОСТ Р12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность»
•Цифровой блок температурного контроля BWDK с терморегулятором и датчиком температуры обмоток (4 шт) выполняющий роль шкафа теплового контроля
•Вентиляторы 6 шт.
•Комплект эксплуатационной документации на блок температурного контроля

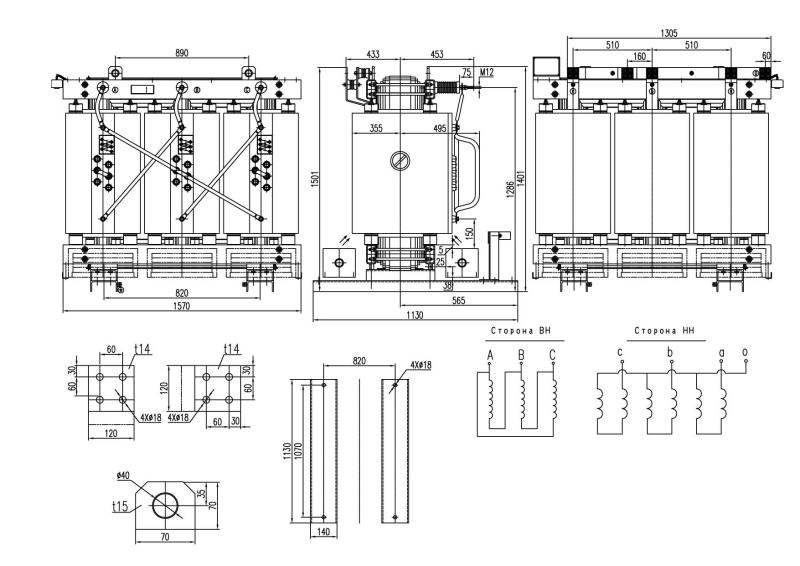

Гарантийные обязательства: 60 месяцев с момента передачи товара покупателю. Чертеж сухого трансформатора ТСЗЛ 2500 ква с литой изоляцией прилагается.
Купить сухой трансформатор 2500 ква с литой изоляцией у производителя Востокэнерготранс.
Наличие товара уточняйте у менеджера.
Срок изготовления товара "на заказ" от 14 до 30 календарных дней.
Оплата 50% предоплата. 50% по готовности партии к отгрузке. )
Доставка товара до покупателя возможна как силами поставщика (за отдельную плату), так и силами покупателя (самовывоз).
