Описание

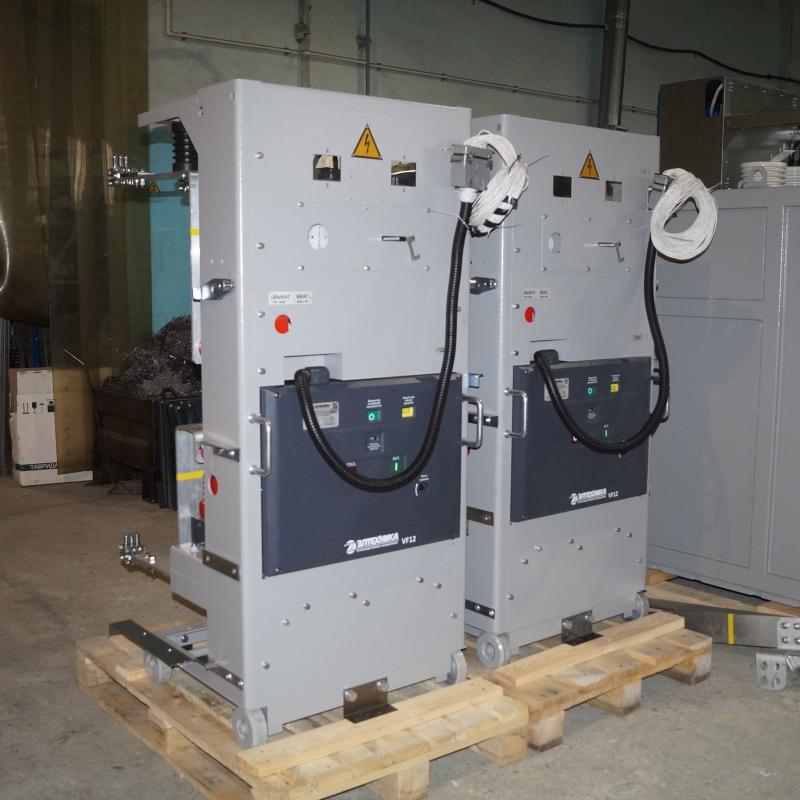

Выкатной элемент представляет собой жесткую каркасную конструкцию, на котором устанавливаются аппараты в зависимости от типа шкафа.

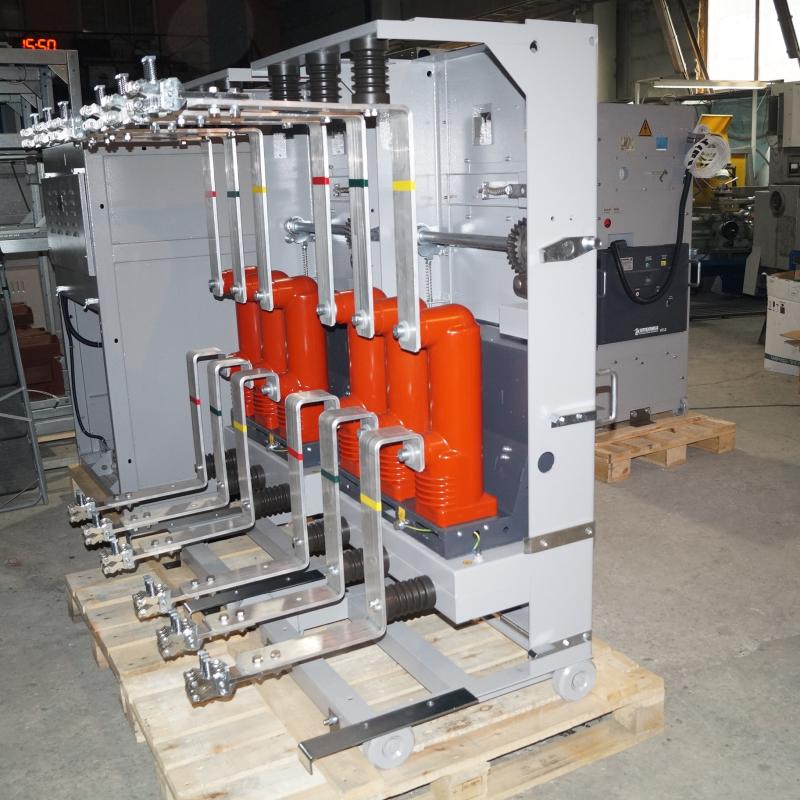

На каркасе выкатного элемента на опорных изоляторах установлены розетки разъединителя главной цепи, связанные ошиновкой с верхними и нижними контактами высоковольтного выключателя.

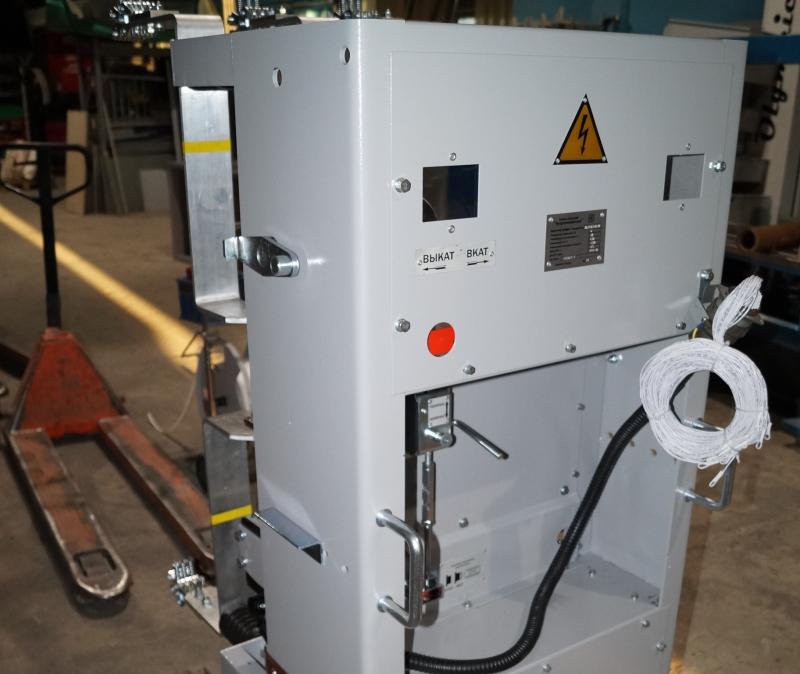

В верхней части передней стенки каркаса выкатного элемента расположены кабеля с вилками СШР, предназначенные для связи вспомогательных цепей выкатного элемента и релейного шкафа.
При установки масляных выключателей, на фасадной стороне выкатного элемента имеется специальное смотровое окно для контроля уровня масла в цилиндрах выключателя.
Выкатной элемент имеет три основных положения: рабочее, контрольное и ремонтное.
В рабочем положении выкатной элемент находится в корпусе шкафа, главные и вспомогательные цепи, обеспечивающие нормальную работу шкафа, замкнуты.
В контрольном положении выкатной элемент также находится в корпусе шкафа, но главные цепи разомкнуты, а вспомогательные цепи остаются замкнутыми. Конструкция шкафов предусматривает возможность закрытия фасадных дверей при контрольном положении выкатного элемента в шкафу.
Ремонтное положение занимает выкатной элемент, когда выкатывается из корпуса шкафа, при этом и главные, и вспомогательные цепи шкафа разомкнуты.

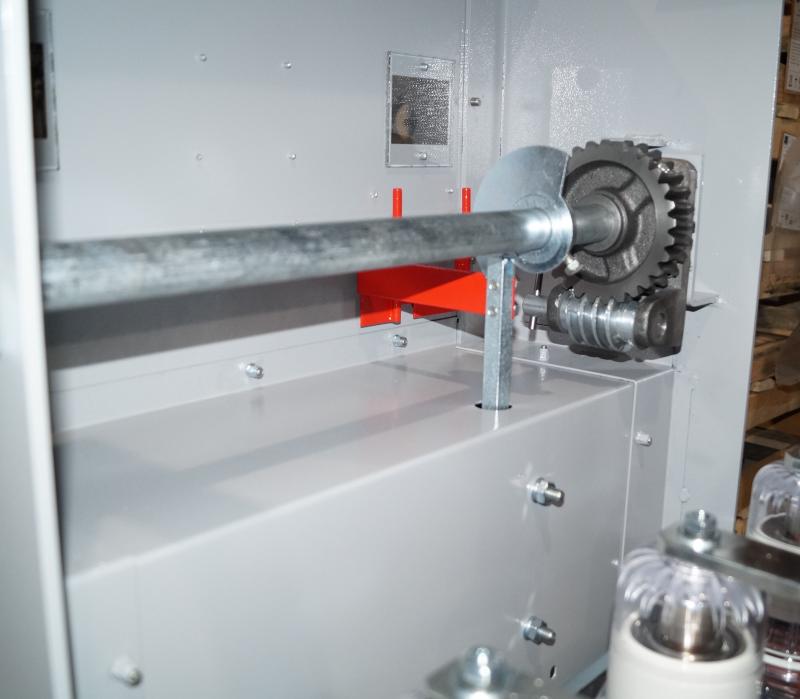

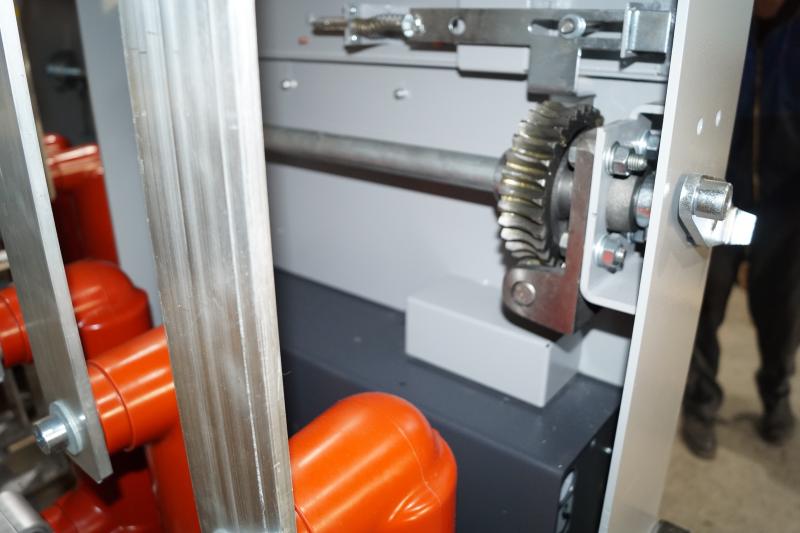

Выкатной элемент выкатывается из ремонтного положения в контрольное и обратно вручную при помощи ручек, укреплённых на стенке выкатного элемента, а из контрольного положения в рабочее и обратно - при помощи редукторного механизма.
