Описание

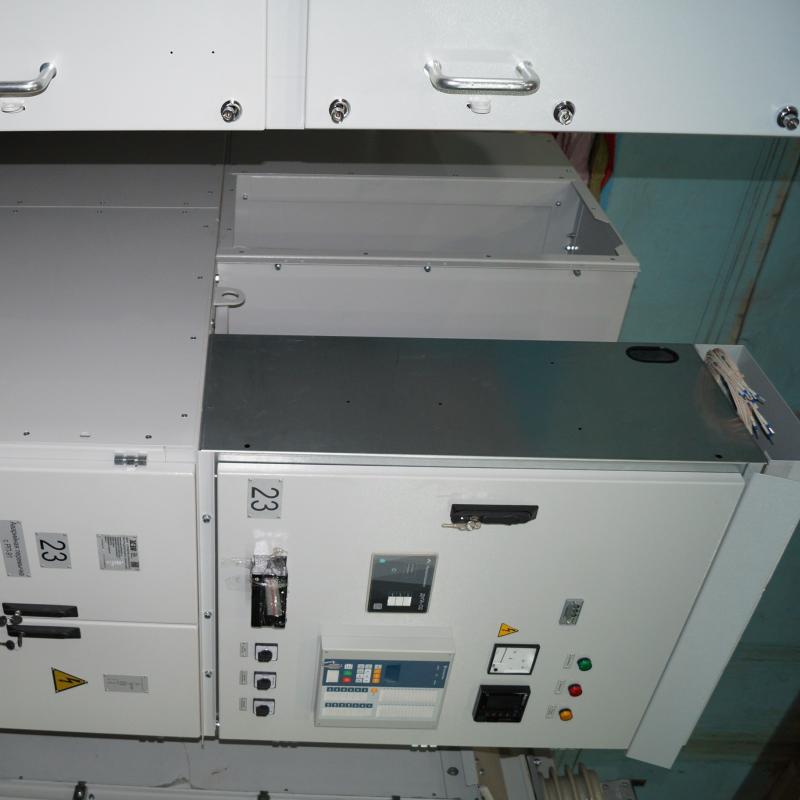

Устройства комплектные распределительные серии КРУ К2-МУ предназначены для работы в электрических установках трехфазного переменного тока частоты 50 и 60 Гц и номинальным напряжением 6 и 10 кВ для системы с изолированной или заземленной через дугогасящий реактор нейтралью и соответствуют техническим условиям ЗСЭА.674551.463 ТУ.
Шкафы кабельных сборок, шинных перемычек, с конденсаторами и разрядниками и другие могут быть выполнены без выдвижного элемента.
Степень защиты соответствует состоянию КРУ при закрытых дверях шкафов и релейных отсеков. При открытых дверях их степень защиты IP00 по ГОСТ 14254.
Шкафы КРУ выполняются по типовым схемам главных цепей и по типовым заводским схемам вспомогательных цепей, разработанным на основания согласованных с заводом типовых заданий.
Номинальные значения климатических факторов – по ГОСТ 15150 и ГОСТ 15543.1. При этом:
Диапазон температуры окружающего шкафа КРУ воздуха принимается:
от минус 5 до плюс 40°С - для шкафов КРУ без установки подогревателей в их отсеке;
от минус 25 до плюс 40°С - для шкафов КРУ с установкой электроподогревателей в релейном шкафу.
Тип атмосферы II (промышленная) по ГОСТ 15150.
Высота над уровнем моря - не более 1000 м.
Окружающая среда не должна быть взрывоопасной, содержать токопроводящую пыль, агрессивные пары и газы в концентрациях, разрушающих металлы и изоляцию.
