Описание

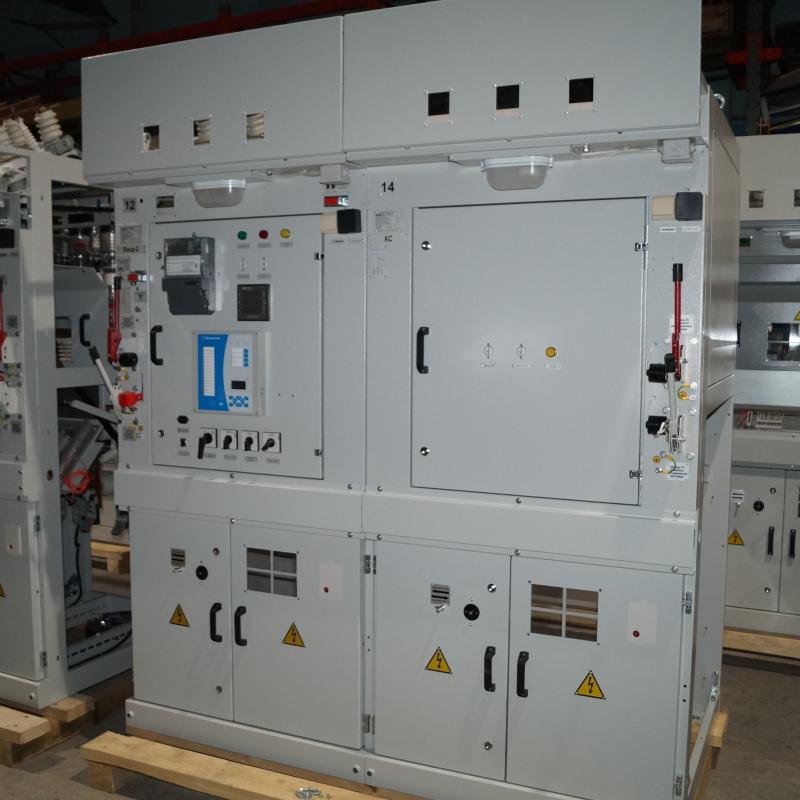

Камеры КСО-298 предназначены для работы в электрических установках трехфазного переменного тока частотой 50 и 60 Гц напряжением 6 и 10 кВ в системах с изолированной или заземленной через дугогасящий реактор нейтралью.
Климатическое исполнение У, категория размещения 3 по ГОСТ 15150-69.
Камеры КСО-298 изготавливаются по техническим условиям ЗСЭА.674551.006 ТУ.
Камеры КСО-298 предназначены для идентичной замены существующих КСО 2УМ, КСО-272, КСО-285, КСО-292.
В комплект поставки входят:
- камеры КСО, составные части и детали;
- шинные мосты по заказу;
- запасные части и инструменты в соответствии с ведомостью ЗИП;
- монтажные материалы и принадлежности по нормам предприятия-изготовителя.

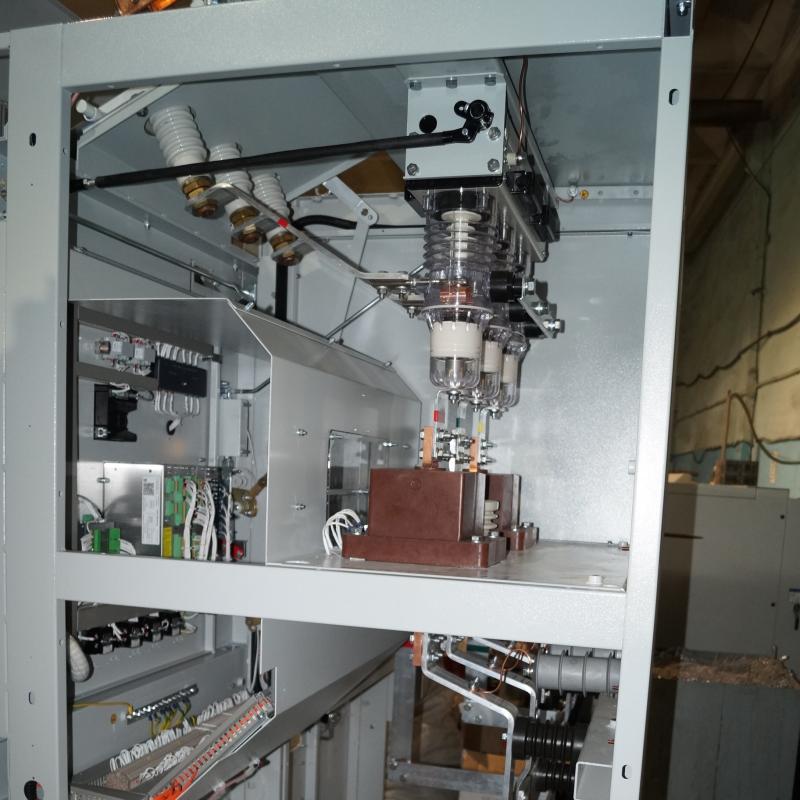

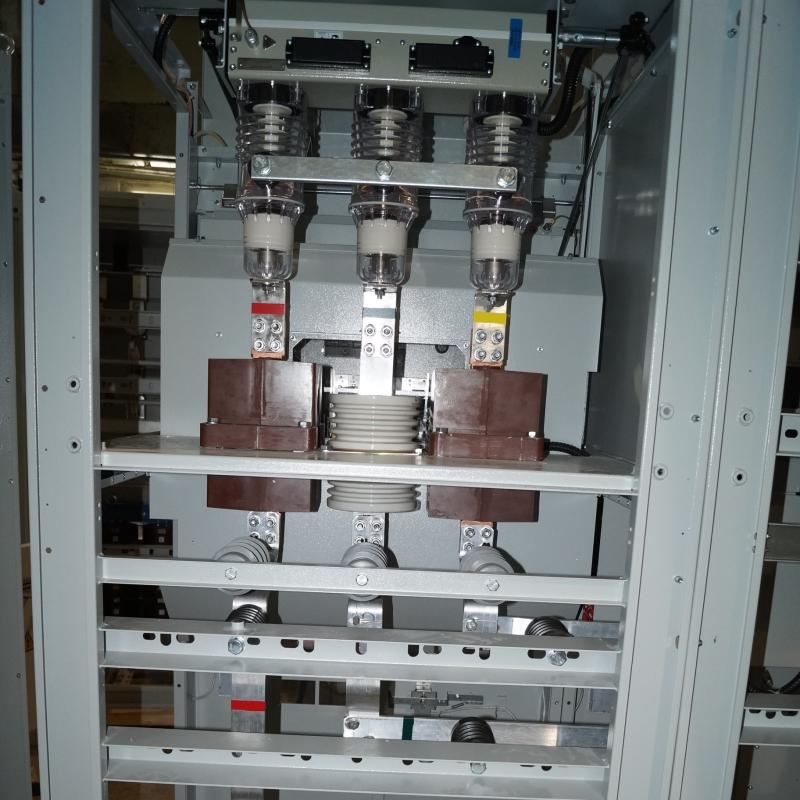

В камерах сборных одностороннего обслуживания КСО-298 в зависимости от схемы главных цепей могут быть установлены следующие аппараты:
- выключатели вакуумные BB/TEL-10, ВБСК-10, ВБЭМ-10, Эволис «Мерлин Жерен» на 630, 1 000, 1 600А;
- разъединители РВ, РВЗ, РВФ, РВФЗ на 630, 1 000, 1 600А с приводом ПР-10;
- трансформаторы тока типа ТОЛ-10, ТПОЛ-10 на 50, 75, 100, 150, 200, 300, 400, 600, 800, 1 000, 1 500А;
- трансформаторами напряжения НОМ, НАМИ, НАМИТ, НТМИ, НОЛ.08 и с антирезонансной группой 3×ЗНОЛ.06;
- предохранители типа ПКТ6, ПКТ10, ПКН6, ПКН10, ПКЭ6, ПКЭ10;
- ограничителей перенапряжений типа ОПН-6, ОПН-10;
- трансформаторы силовые ТСКС-40, ТМ-25, ТМ-40;
- разрядники РВРД-6У1, РВРД-10У, РВО-6, РВО-10.
Номинальные значения климатических факторов - по ГОСТ 15150 и ГОСТ 15543.1.
При этом:
- значение температуры окружающего воздуха - от минус 45 до плюс 40°С, для камер с выключателем «Эволис» от минус 25 до плюс 40°С;
- высота над уровнем моря - не более 1000 м;
- окружающая среда не должна быть взрывоопасной, содержать токопроводящую пыль, агрессивные пары и газы в концентрациях, разрушающих металлы и изоляцию.
