В рамках проекта был заменен шкаф управления ЭГСР с устаревшим оборудованием. Новый шкаф оснащен современными резервируемыми контроллерами и микропроцессорными позиционерами DevLink-А10.АIO-3UI/3UI производства НПФ «КРУГ». Интеграция ЭГСР в состав существующей АСУ ТП турбины позволяет оперативному и обслуживающему персоналу видеть целостную картину технологического процесса и осуществлять управление и настройку из одной системы, с одного АРМ. Такой подход исключает влияние человеческого фактора и минимизирует вероятность возникновения аварийных и нештатных ситуаций.
Проект выполнен с применением типового решения Автоматизированная электрогидравлическая система регулирования паровой турбины ТЭЦ, являющегося совместной разработкой ООО НПФ «КРУГ» и ТОО «Карагандинский турбомеханический завод (КТМЗ)», которая осуществлялась под эгидой ООО «Башкирская генерирующая компания» (ПАО «Интер РАО»).
АСУ ТП турбины и интегрированная в неё ЭГСР функционируют на базе программно-аппаратного комплекса ПТК КРУГ-2000 (ПАК ПТК КРУГ-2000®).
ПАК ПТК КРУГ-2000 является 100%-м импортозамещающим продуктом. Внесен в реестры отечественной промышленной и радиоэлектронной продукции Минпромторга РФ, а также в реестр программно-аппаратных комплексов (ПАК) Минцифры РФ. На его базе выполнено более 1000 проектов автоматизации, в том числе более 550 – для объектов энергетики: котло- и турбоагрегатов, ЭГСР турбин, ГРП, а также систем учета энергоресурсов, тренажерных комплексов и др.
Ново-Стерлитамакская ТЭЦ является основным источником тепловой энергии для системы централизованного теплоснабжения города Стерлитамака. Установленная электрическая мощность – 255 МВт, тепловая – 1511,2 Гкал/ч. В качестве основного топлива используется магистральный природный газ, в качестве резервного – мазут.

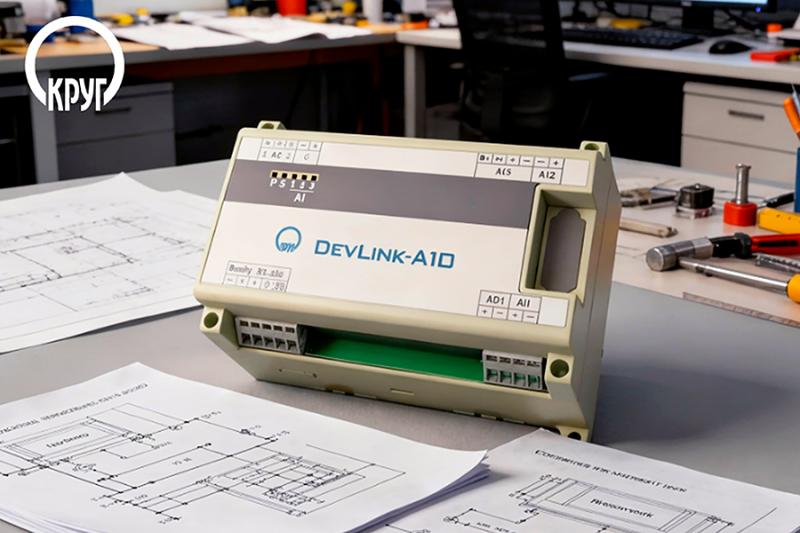

На фото – микропроцессорный позиционер DevLink-А10.АIO-3UI/3UI
Ранее выполненные внедрения ЭГСР паровых турбин БГК: ПТ-65/75-130 и Т-110/120-12,8 Уфимской ТЭЦ-2; ПТ-60-130/13 и Р-50-130/13 ЛМЗ Уфимской ТЭЦ-4.
