Классификация документов в ГОСТ 34.201-2020

Сегодня, в 16:52

В стандарте [1] перечислены виды документов (таблица 1), разрабатываемых для автоматизированных систем

(далее АС).

Таблица 1 – Виды документов для АС

В связи с тем, что все требования к конструкторским и программным документам изложены в соответствующих стандарта, приведенные в таблице 1 документы 5 видов, относящихся к документам для АС могут быть классификация так, как показано на рисунке 1.

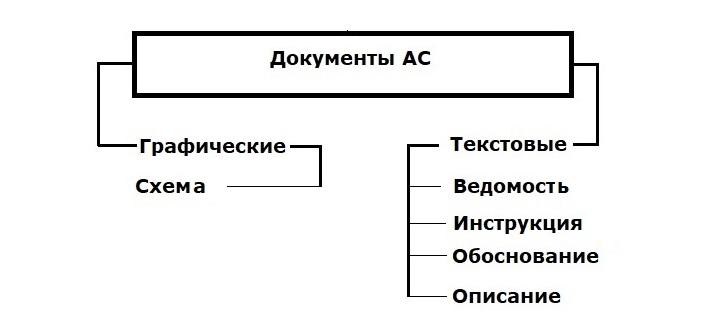

Рисунок 1 – Классификация документов для АС

Необходимо отметить, что из нескольких видов графических документов (схема, чертеж, план) в таблице 1 стандарта [1] названа только схема, хотя в таблице 2 этого же стандарта приведены и планы (план расположения, план расположения оборудования и проводок) и чертежи (чертеж общего вида, чертеж установки технических средств), а в стандарте [3] упомянут план территориального расположения комплексов АС.

В связи с тем, что в стандарте [4] исчерпывающим образом изложены требования к выполнению различных схем, нет никаких оснований для включения в таблицу 1 документа вида «схема» и присваивать ему код С [5], достаточно в стандарте [3] изложить требования к выполнению схем для АС.

Среди текстовых документов, включенных в таблицу 1, указан несуществующий документ – «Обоснование», которому присвоен код Б [2]. Отметим, что таблице 2 этого же стандарта с кодом Б1 указан документ «Проектная оценка надежности», в названии которого отсутствует термин «Обоснование». Отметим, что код Б2 в стандарте [1] присвоен документу «Локальный сметный расчет», в названии которого термин «Обоснование» та же отсутствует, а код Б3 – документу «Локальная смета» (термина «Обоснование» в названии нет).

Сказанное позволяет исключить из таблицы 1 стандарта [1] документ вида «Обоснование», так как любую оценку надежности или сметный расчет оформляют в виде документа «Расчет», которому в стандарте [6] присвоен код РР.

Что касается остальных текстовых документов (ведомость, инструкция, описание), то все они предусмотрены в стандартах ЕСКД, поэтому нет никаких оснований для введения кодов, отличных от применяемых в [6]. Достаточно в стандарте [3] перечислить те дополнительные требования, которым должны отвечать текстовые документы, выпускаемые для АС.

Приведенная на рисунке 1 классификация документов для АС, составленная по материалам стандартов серии 34, показала, что введенные в таблице 1 (см. [1]) виды документов и их коды уже установлены в других стандартах и поэтому таблица 1 может быть исключена из стандарта [1].В таблице 2 этого стандарта в столбце «Код документа» следует указывать коды из стандартов системы ЕСКД, а коды типа Б1, П7, С8, Б3 и т.п., не имеющие ассоциативной связи с названием документа.

Литература

1 ГОСТ 34.201-2020. Информационные технологии. Комплекс стандартов на автоматизированные системы. Виды, комплектность и обозначение документов при создании автоматизированных систем

2 Обоснование –несуществующий документ в ГОСТ 34.201-2020 [Электронный ресурс], Режим доступа:

https://www.olgezaharov.narod.ru/2026/kd10.htm

3 ГОСТ Р 59795—2021. Автоматизированные системы. Требования к содержанию документов

4 ГОСТ 2.701-2008. Схемы. Виды и типы. Общие требования к выполнению

5 Документы в ГОСТ Р 59795-2021 и их коды // [Электронный ресурс], режим доступа:

https://www.olgezaharov.narod.ru/2026/kd7.htm

6 ГОСТ 2.102-2023. ЕСКД. Виды и комплектность конструкторских документов.
