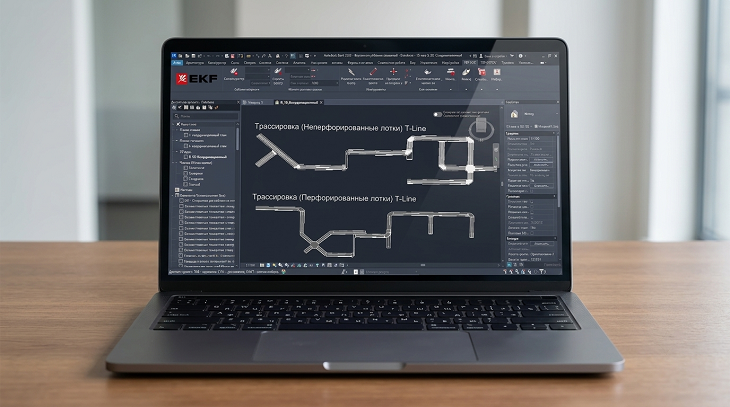

Плагин EKF «Кабеленесущие системы» для Revit

16 июля в 16:12

Компания «Электрорешения», официальный представитель бренда EKF в России, сообщает о выходе плагина EKF «Кабеленесущие системы» для Revit. Это полноценное решение для проектирования кабельных трасс на оборудовании бренда EKF непосредственно в среде Revit версий 2021–2026.

В ближайшее время в разделе с библиотеками появятся короткие видеоинструкции по работе с плагином. Они помогут быстро освоить основные функции и начать проектировать.

Возможности плагина

Кабельный лоток

• Конфигуратор — создание и настройка типоразмеров кабельных лотков;

• Расчет заполняемости — определение процента заполнения лотка кабелем.

Моделирование трассы

• Построение трассы — создание трассы с заданными параметрами и дополнительными элементами;

• Редактирование трассы — изменение параметров существующих трасс;

• Сегментация — разделение лотков на сегменты одинаковой длины и их объединение.

Инструменты

• Параллельная трасса — создание копии трассы со смещением;

• Поиск коллизий — выявление пересечений с элементами модели;

• Сегментация по помещениям — разделение трассы по границам помещений;

• Поворот и выравнивание — изменение ориентации и выравнивание лотков;

• Монтажная система — настройка, размещение и обновление креплений.

Фильтр

• Фильтрация — выделение лотков по заданным критериям;

• Цветовая индикация — окрашивание лотков по нужным параметрам.

Спецификации

• Создание спецификаций — формирование ведомостей в Revit и выгрузка в Excel.

Преимущества для проектировщиков:

• Полный цикл проектирования кабельных трасс в одном инструменте;

• Автоматический расчет заполняемости лотков;

• Быстрый поиск и устранение коллизий;

• Наглядная цветовая индикация и фильтрация;

• Готовая номенклатура EKF без ручного создания семейств;

• Формирование спецификаций для заказа в пару кликов.



Актуальная версия плагина доступна в разделе библиотек и программного обеспечения на сайте бренда EKF.
