Почти на каждом горно-обогатительном комбинате, где работают шаровые мельницы и насосы с синхронными двигателями, есть шкаф ТЕ8-320. Обычно ему столько же лет, сколько самой фабрике. Силовая часть у этих возбудителей прочная. Аналоговые блоки А–Г с подстроечными потенциометрами держатся на опыте одного-двух электриков, которые знают, какой резистор лучше не трогать. Запчасти к ним стоят как половина нового шкафа.
Именно с этой проблемой ООО «ИНТМАШ» из Бердска приехало на выставку «Рудник», которая проходит в Екатеринбурге 27–29 октября 2026 года.

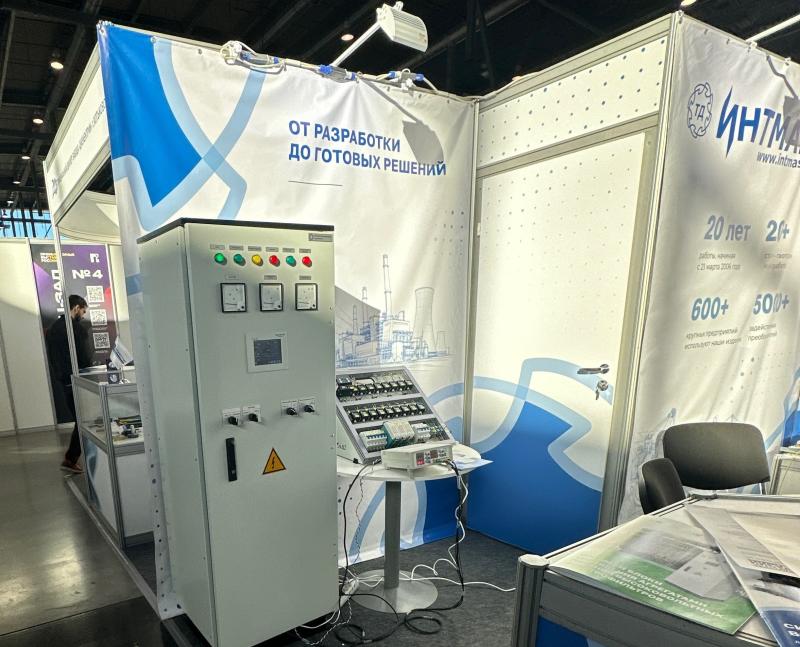

Главный экспонат стенда — шкаф тиристорного возбудителя. На шильдике у него написано ВТЕ-315-075-1-11, а на сайте компании он представлен как серия ТЕ8-320. По габаритам и подключению это тот же ТЕ8, но устроен он иначе.
Четыре аналоговых блока заменены одной микропроцессорной платой управления. Потенциометров нет: все настройки задаются уставками и хранятся в энергонезависимой памяти. Таблеточные тиристоры, у каждого из которых был свой охладитель, уступили место тиристорным модулям с изолированным основанием на общем охладителе. Шкаф одностороннего обслуживания, поэтому его можно ставить вплотную к стене. От классического ТЕ8 сохранили то, за что его ценили: естественное охлаждение. Возбудитель работает до −40 °C без обогрева шкафа, а это важно для неотапливаемых насосных и галерей.
Отдельно стоит сказать о регулировании коэффициента мощности. На многих объектах у старых ТЕ8 регулирование cos φ давно отключено, потому что аналоговые блоки «плывут». Ток возбуждения в таких случаях выставляют с запасом, чтобы двигатель наверняка не выпал из синхронизма. Номинальному режиму хватает 160–180 А, а на практике нередко стоят 200 и даже 240 А. Цифровой регулятор держит cos φ с точностью ±1 % и не дрейфует. Если вернуть ток к нужному значению, потери в обмотке ротора снижаются на 40–55 %. На приводе, который работает круглый год, это заметные деньги.
Цена новинки — от 366 000 руб. с НДС в базовом исполнении. В базу входит всё, без чего возбудитель не возбудитель:
Остальное заказывают как опции, по аналогии с комплектацией автомобиля: OLED-панель DExS.OP.MOL или сенсорную DExS.OP.CM3 с регистратором событий, блок контроля изоляции INSL.EXT, вольтметр напряжения возбуждения, хаб iCM.HCK для аналогового задания от ЧРП. На стенде шкаф показан в полной комплектации, с цветной панелью и контролем изоляции.
Двигателя на выставке, разумеется, нет. Контроллер работает на модели двигателя, а алгоритмы регулирования и защит в нём те же, что на объекте. Сигналы тока и напряжения статора подаёт настольный источник, о нём ниже. Посетитель поворачивает ручку, меняет угол между током и напряжением и смотрит на экран: cos φ проходит через единицу, регулятор отрабатывает. Если поднять ток выше уставки, срабатывает защита от перегрузки, а в журнале панели появляется событие с осциллограммой. На классическом ТЕ8 для этого пришлось бы дежурить у шкафа с осциллографом.
Для тех, кто хочет сохранить свой шкаф, есть комплект модернизации. Плата управления ставится вместо блоков А–Г, силовая часть остаётся прежней.
Рядом со шкафом на столе стоит «пирамидка» — демонстрационный стенд системы защиты и мониторинга аккумуляторных батарей. Её задача менее заметна, но так же важна. Батарея СОПТ на 220 В обычно собрана из 17 моноблоков по 12 В. Общее напряжение мало что говорит о её состоянии: один деградировавший элемент маскируется шестнадцатью исправными. Узнают о нём в самый неподходящий момент, когда при посадке напряжения не срабатывает выключатель.
Устройство CHRG220 контролирует батарею и защищает её. При коротком замыкании, перегреве, перезаряде или глубоком разряде оно не ограничивается сигналом, а само отключает батарею через независимый расцепитель. Датчики КУБ ставятся на каждый моноблок и выводят его напряжение и температуру на собственный дисплей. Электрик видит слабый элемент прямо со своего смартфона или у стеллажа, без обхода с мультиметром.
Несколько деталей, на которые обычно обращают внимание эксплуатационники:
Третий экспонат легко пропустить, хотя на стенде он работает больше всех. Это он «оживляет» шкаф возбудителя. STAT.BOX-1-110/5-У — настольный источник испытательных сигналов для наладчиков и служб РЗА. Он выдаёт:
Получается, что на объект не нужно везти отдельно регулируемые источники тока и напряжения, фазорегулятор и калибратор токовой петли. Каждым сигналом управляет своя ручка-валкодер, шаг меняется нажатием. Можно управлять и с компьютера по RS-485 из программы Ajuster. Прибор весит 1,75 кг и помещается в одну сумку с ноутбуком.
Предназначение у него честное и узкое: это не средство поверки, а инструмент для проверки работоспособности. С ним удобно убедиться, что измерительные цепи возбудителя, реле и входы КИПиА правильно реагируют на сигнал, ещё до того, как к ним подключат первичные цепи.
ИНТМАШ разрабатывает и выпускает системы возбуждения с 2006 года. Электронику, программное обеспечение контроллеров и конструкции компания разрабатывает сама, производство находится в Бердске. Несколько тысяч возбудителей ИНТМАШ работают на сотнях предприятий в восьми странах.
Подробнее о продукции: intmash.ru
