Как выбрать характеристику предохранителя?

Сегодня, в 10:14

Для надежной защиты электрооборудования применяются предохранители. Плавкие вставки могут иметь разные характеристики срабатывания, поэтому для разного типа оборудования необходимо выбирать предохранители с соответствующими характеристиками.

Эксперты Sinvel разбираются в вопросе токовременных характеристик, буквенных маркировок и дают рекомендации - как же правильно подобрать предохранитель для защиты электрооборудования.

Токовременные характеристики: что показывает график и как его читать

Предохранитель предназначен для защиты электрооборудования, что достигается путем разрыва цепи при достижении тока максимальных значений. Для определения токов и времени их достижения, полученные данные сводятся в график токовременных характеристик. На графике ниже представлена зависимость времени плавления плавкой вставки предохранителя от тока проходящего через нее. Для удобства в международных стандартах данные графики унифицированы и применяется двойная логарифмическая шкала. По оси Х (горизонтальная) указывается кратность тока: действующий ток по отношению к номинальному (I/Iном). По оси Y (вертикальная) – время перегорания плавкой вставки.

График токовременных характеристик предохранителей

На токовременных графиках зависимость времени перегорания от тока выражается кривой отключения. На графике выделяют 2 зоны:

1. Зона перегрузки (тепловая защита). При небольших превышениях тока (например, в 1,2–2 раза) предохранитель срабатывает с длительной задержкой по времени. Время срабатывания обратно пропорционально току: чем больше перегрузка, тем быстрее он сработает.

2. Зона короткого замыкания (КЗ). При токах в десятки и сотни раз выше номинала (токи короткого замыкания) предохранитель срабатывает за доли секунды, чтобы предотвратить возгорание и повреждение электрооборудования.

Буквенная маркировка характеристик: что означают комбинации gG, aM, gR и другие

Характеристика срабатывания обозначается двумя буквами:

• Первая буква (прописная) означает принцип работы в зоне перегрузки. Буква «g» означает срабатывание во всем диапазоне нагрузок. Предохранитель может отключать все токи от наименьшего тока плавления до тока отключающей способности. Или буква «a», которая означает срабатывание при определенных токах перегрузки. Предохранитель может отключать только токи многократно превышающие номинальный ток.
• Вторая буква (заглавная) указывает принцип работы в зоне токов короткого замыкания. Обычно буква указывает конкретную сферу применения.

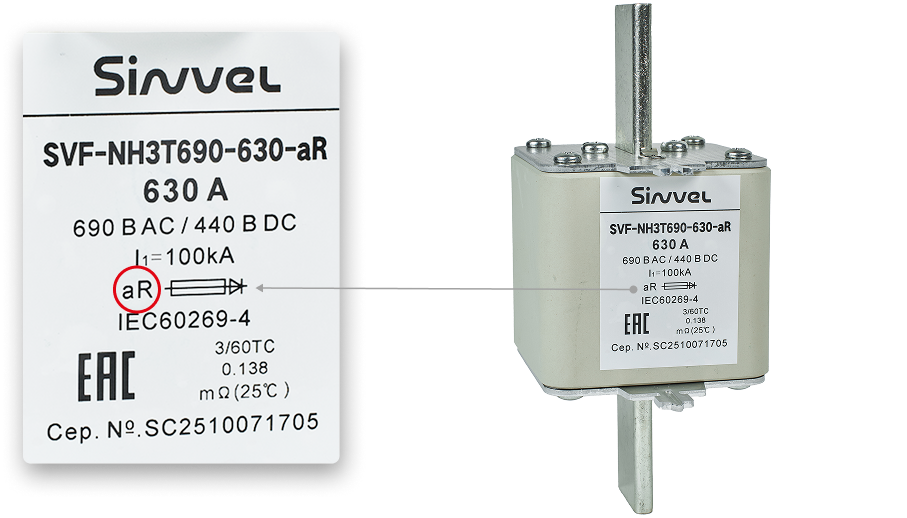

Буквенная характеристика указана на этикетке предохранителя

Для удобства на международном уровне характеристики предохранителей для различных применений были стандартизированы. В таблице представлены наиболее часто встречающиеся характеристики:

Характеристика

Описание

 Где применяется

  gG

Срабатывание во всем диапазоне нагрузок. Для общего применения, для защиты кабелей и линий передач.

 aM

Срабатывание при определенных тока перегрузки, во всем диапазоне токов короткого замыкания. Для защиты электрических двигателей.

 gR

Срабатывание во всем диапазоне нагрузок. Для защиты полупроводниковых элементов: выпрямители, инверторы, преобразователи частоты и прочее.

 aR

Срабатывание при определенных токах перегрузки, во всем диапазоне токов короткого замыкания. Для защиты полупроводниковых элементов от токов короткого замыкания: выпрямители, инверторы, преобразователя частоты и прочее.

 gS

Срабатывание во всем диапазоне нагрузок. Для защиты полупроводниковых элементов: выпрямители, инверторы, преобразователя частоты и прочее. Срабатывание медленнее чем у характеристики gR.

 aBAT

Срабатывание во всем диапазоне токов КЗ. Защита аккумуляторных батарей при токах короткого замыкания.

 gBAT

Срабатывание во всем диапазоне токов перегрузки и короткого замыкания. Защита аккумуляторных батарей при токах перегрузки и короткого замыкания.

 gPV

Срабатывание во всем диапазоне нагрузок. Для защиты фотоэлектрических систем (солнечные панели).

Как подобрать предохранитель для защиты электрооборудования

Для надежной защиты сети и электрооборудования следует придерживаться рекомендациям:

• Необходимо определить тип защищаемого электрооборудования и его режимы работы.
• Подобрать предохранитель с характеристикой срабатывания из списка утвержденных международными стандартами или подобрать предохранитель руководствуясь его токовременными характеристиками.

В номенклатуре Sinvel представлен широкий выбор предохранителей для защиты основных типов нагрузки: кабельные линии, полупроводниковые элементы, аккумуляторные батареи и фотоэлектричские системы. Широкий выбор номинальных токов, напряжений, характеристик и исполнений позволяет подобрать предохранители для самых требовательных применений.

Для заказа предохранителей и получения технической консультации обращайтесь на сайт sinvel.ru или к эксклюзивному дистрибьютору Sinvel в РФ – АйДи-Электро. Ассортимент предохранителей представлен в каталоге.

Выбор характеристики предохранителя: эксперт отвечает на главные вопросы

— Что такое токовременная характеристика?

Это график, который показывает, за какое время предохранитель отключит цепь при разных токах. На нём две зоны: перегрузка (срабатывание с задержкой) и короткое замыкание (мгновенное отключение).

— Почему нельзя подбирать только по номинальному току?

Время срабатывания зависит от характеристики. Например, при пуске двигателя кратковременный ток может быть в разы выше номинала — и если характеристика слишком «чувствительная», сработает ложное отключение.

— Какой предохранитель выбрать для защиты преобразователя/инвертора?

Для полупроводников применяются предохранители gR или aR: они рассчитаны на быстрые отключения и защищают чувствительную электронику.

Автор: Никита Фисюк, продакт менеджер Sinvel
