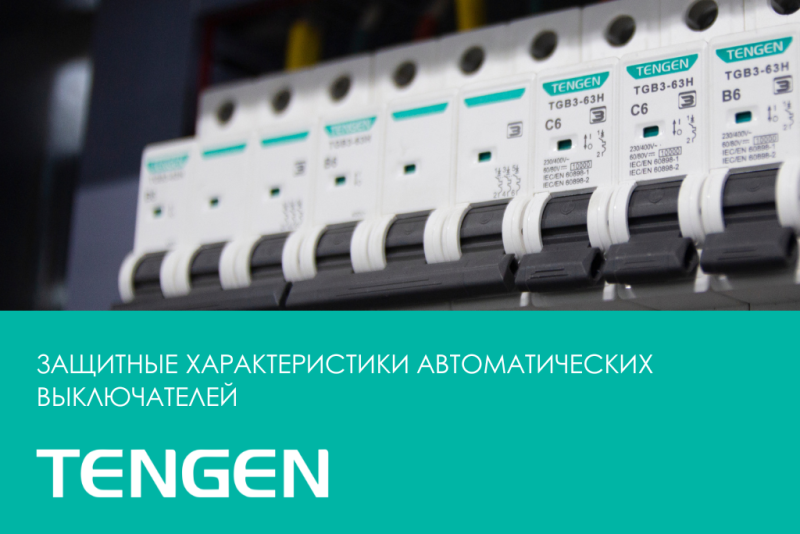

TENGEN: защитные характеристики автоматических выключателей
1 сентября 2025 в 11:04
На сегодняшний день автоматические выключатели стали незаменимым частью электрической цепи как на производстве, так и в быту. Все автоматические выключатели обладают множеством параметров, один из которых – время токовая характеристика. В данной статьи мы рассмотрим, чем отличаются автоматы с время токовыми характеристиками B, C, D и где данные выключатели применяются.
Независимо от того, к какому классу относится автоматический выключатель, его основная задача — это срабатывание в случае появления чрезмерного тока в сети, и прежде, чем произойдёт повреждение защитного оборудования и кабеля, автомат должен обесточить сеть.
Различают 2 основных вида опасных для сети токов:
Сверхтоки, вызванные КЗ. Причиной возникновения короткого замыкания является замыкание нейтрального и фазного проводника между собой. В обычном состоянии фазный и нейтральный провод подключены к нагрузке отдельно друг от друга. От токов КЗ в автоматическом выключателе защищает электромагнитный расцепитель.
Токи перегрузки. Появление таких токов зачастую происходит в том случае, если суммарная мощность подключенных устройств к линии превышает предельно допустимую норму. От токов перегрузки в автоматическом выключателе защищает тепловой расцепитель.
Теперь мы переходим к главному вопросу, связанному с срабатыванием автоматических выключателей в зависимости от его время-токовой характеристики. Между собой эти устройства различаются по току мгновенного расцепления. Его величина определяется кратностью тока, проходящего по цепи, к номиналу автомата.
Характеристика B: срабатывание происходит в случае, когда ток в 3–5 раз превышает номинальный.
Характеристика C: срабатывание происходит в случае, когда ток в 5–10 раз превышает номинальный.
Характеристика D: срабатывание происходит в случае, когда ток в 10–14 раз превышает номинальный.
Области применения автоматических выключателей с каждой из характеристик:
Характеристика B: (3–5)In. Нагрузка: резистивная. Применяются для защиты длинных кабелей, сетей с электронагревательными приборами, маломощных сетей сигнализации, измерения, управления.
Характеристика C: (5–10)In. Нагрузка: резистивная, индуктивная с низким пусковым током. Применяются для защиты освещения, розеток, бытовых электрических приборов.
Характеристика D: (10–14)In. Нагрузка: индуктивная с высоким пусковым током. Применяются для защиты электродвигателей, низковольтных трансформаторов, ламп-разрядников.
Автоматические выключатели TENGEN с характеристиками B, C, D доступны в сериях:
Таким образом, выбор автоматического выключателя с характеристикой B, C или D зависит от условий эксплуатации и особенностей подключённой нагрузки. Правильный подбор типа автомата повышает надёжность защиты, снижает риск ложных срабатываний и продлевает срок службы электрической системы.
