Почему конструкция электротехнического шкафа важнее толщины металла

4 марта в 16:49

Выбор шкаф нередко упирается в простые и наглядные параметры: толщина металла, масса, цена. Эти цифры легко сравнивать, их удобно использовать в каталогах и коммерческих предложениях.

Но реальные эксплуатационные характеристики — несущая способность, устойчивость к деформациям, сохранение геометрии при нагрузке — определяются в большей мере тем, как устроена конструкция и по каким путям в ней передаются нагрузки. Технические специалисты АйДи-Электро, официального дистрибутора производителя шкафов МКТ, разобрались в этом вопросе.

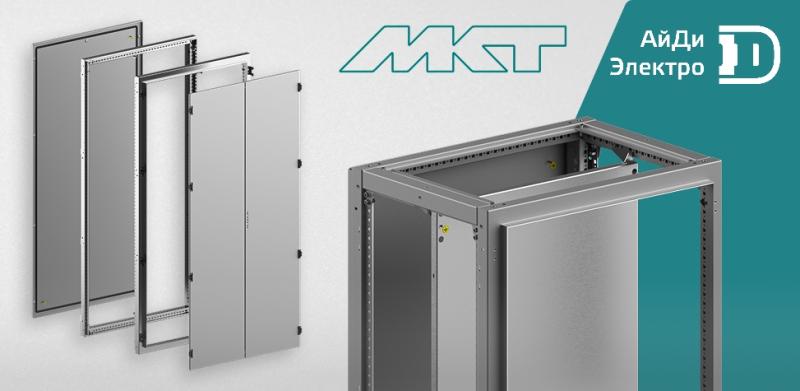

Конструкция шкафа МКТ МК‑20 построена по рамной силовой схеме с чётким разделением функций элементов.

Несущие элементы: передняя и задняя рамы, выполненные в виде цельносварных замкнутых профилей из стали толщиной 2,0 мм.

Элементы пространственной связи: профили глубины, соединяющие рамы между собой, выполненные в виде замкнутых профилей — толщина стали 1,5 мм.

Элементы оболочки: боковые панели, задняя панель, крыша и основание — 1,5 мм.

Дверь: полотно из стали 2,0 мм, усиленное загибами и профилем по периметру, четырёхточечная система запирания.

Такое распределение толщин отражает инженерную логику: усиление сосредоточено в элементах, которые действительно несут нагрузку, тогда как панели оболочки выполняют защитную и формообразующую функцию.

Как реально нагружается напольный шкаф. В эксплуатации напольный электротехнический шкаф воспринимает не только статическую вертикальную нагрузку от установленного оборудования.

На конструкцию одновременно воздействуют:

• изгибающие нагрузки из-за неравномерного распределения массы по глубине и высоте;

• крутящий момент, возникающий при асимметричной компоновке оборудования;

• локальные нагрузки в зонах крепления тяжёлых компонентов.

С точки зрения механики принципиально важно не суммарное количество металла в конструкции, а какие элементы образуют силовой каркас и каким образом они замыкают пути передачи усилий. Проще говоря, важно не сколько металла в шкафу, а через какие элементы нагрузка передаётся от оборудования к основанию.

В шкафах МКТ МК-20 этот силовой контур формируется не только рамами, но и профилями глубины, выполненными также в виде замкнутых профилей, которые обеспечивают передачу усилий между рамами и работу конструкции как единого пространственного каркаса.

Почему несущую способность формируют рамы. В шкафах МКТ МК-20 основную несущую функцию выполняют передняя и задняя рамы, выполненные из цельносварных замкнутых профилей толщиной 2,0 мм.

Именно эти рамы:

• воспринимают основную вертикальную нагрузку от оборудования;

• работают на изгиб при смещении центра тяжести;

• воспринимают крутящий момент при асимметричной компоновке;

• задают и сохраняют геометрию корпуса и дверного проёма.

Профили глубины обеспечивают пространственную связь между рамами и передачу усилий, но не являются первичным источником жёсткости. Именно конструкция силовых рам, а не стенки корпуса, определяет, насколько шкаф сохраняет форму при нагрузке.

Замкнутый профиль — физика, а не форма.

Сопротивление элемента изгибу и кручению определяется не только толщиной металла, но и геометрией сечения.

Замкнутые коробчатые профили принципиально отличаются от разомкнутых (П‑ и С‑образных): при сопоставимой массе и материале профиля они обладают значительно большей жёсткостью и меньшей склонностью к деформациям.

На практике это означает следующее:

• разомкнутый профиль может выглядеть массивно, но при нагрузке быстрее теряет геометрию;

• замкнутый профиль эффективнее сопротивляется изгибу и кручению за счёт замкнутого контура сечения.

Именно поэтому в МК‑20 несущие элементы выполнены из замкнутых профилей толщиной 2,0 мм, а не усилены за счёт увеличения толщины стенок оболочки.

Несущая способность как результат конструкции.

Конструкция шкафа МК‑20 обеспечивает несущую способность до 1500 кг при равномерно распределённой нагрузке на каркас шкафа в сборе для типовых напольных исполнений. Этот показатель достигается за счёт рамной силовой схемы,   применения цельносварных замкнутых профилей и рационального распределения толщин металла.

Несущая способность заложена в самой конструкции, а не достигается за счёт дополнительных усилителей или компромиссов в эксплуатации.

Геометрическая стабильность и работа двери. Дверь шкафа выполнена из стали толщиной 2,0 мм и оснащена четырёхточечной системой запирания. Однако стабильная работа двери определяется не только её собственным усилением.

 Цельносварные рамы обеспечивают сохранение геометрии корпуса, благодаря чему дверь сохраняет соосность и равномерное прилегание по периметру даже при полной загрузке шкафа. Это напрямую влияет на удобство эксплуатации,   ресурс запирающих элементов, стабильность степени защиты оболочки.

Конструкция важнее толщины

Шкаф МК‑20 — пример инженерного подхода, при котором эксплуатационные характеристики определяются не номинальной толщиной листового металла, а логикой силовой схемы.

Цельносварные рамы из стали толщиной 2,0 мм, замкнутые профили и продуманное распределение функций элементов обеспечивают высокую жёсткость, стабильную геометрию и несущую способность до 1500 кг.

Именно поэтому при внешнем сходстве напольных шкафов принципиальные различия скрыты внутри — там, где работает физика конструкции, а не маркетинговые цифры.

На базе этой конструктивной схемы выпускаются шкафы в различных исполнениях — в разобранном и собранном виде, в уличном и утеплённом уличном исполнении. Независимо от внешнего формата, все они изготовлены по одной и той же инженерной платформе, в основе которой лежит единая силовая схема и продуманная работа элементов каркаса.

Для заказа стальных электротехнических шкафов МКТ и получения технической консультации обращайтесь к официальному дистрибьютору АйДи-Электро. Ознакомиться с ассортиментом шкафов МКТ и сделать заказ можно в каталоге на сайте shop.idelectro.ru.
