Работа напрямую с производителем ЭТК Электронмаш вы покупаете надежный и высокотехнологичный товар, а так же значительно экономите на покупке.

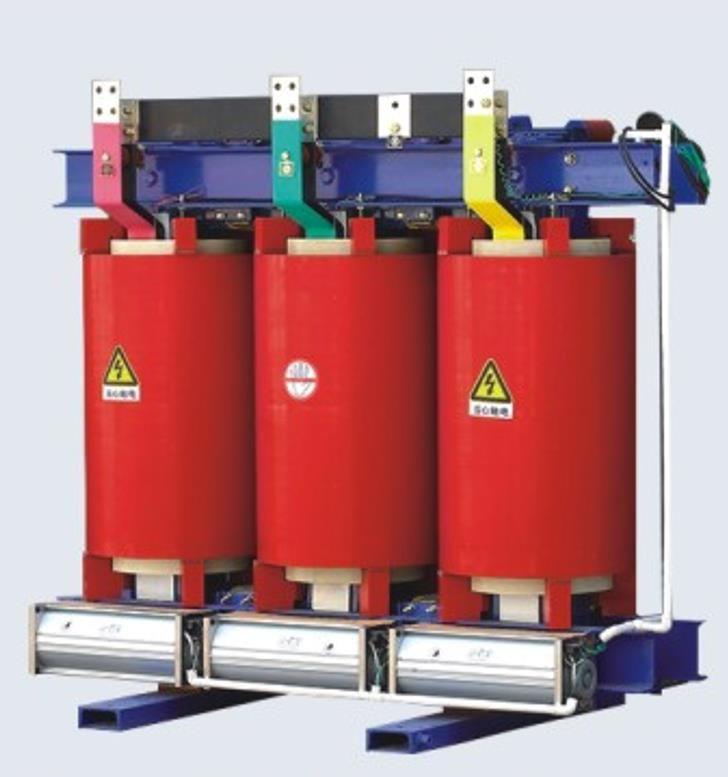

Характеристики трансформатора сухого типа 1000 квА с литой изоляцией:
Бренд: UNITRAFO ®
Тип: ТСЗЛ (трехфазный, сухого типа, защищённый с литой изоляцией)
Концепция конструкции: Стержневой
Номинальная мощность, кВа: 1000
Номинальное напряжение на стороне ВН, кВ: 6
Номинальное напряжение на стороне НН, кВ: 0.4
Материал обмотки: Алюминий
Напряжение короткого замыкания Uкз (%) ± 10%: 6
Частота питающей сети, Гц: 50
Степень защиты кожуха (корпус): IP00
Класс нагревостойкости изоляции: F (155°C)
Переключение без возбуждения (ПБВ), %: ±2×2,5
Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда)
Уровень шума дB (A): Менее 70
Охлаждение: Естественное
Высота установки над уровнем моря, м: до 1000
Потери холостого хода ± 15%, Вт: 1770
Потери короткого замыкания 75°C ± 10%, Вт: 8130
Габариты трансформатора, мм: 1350*1010*1101
Колея колес (или опор), мм: 820*950
Вес трансформатора без кожуха ± 10%, кг: 2090
Климатическое исполнение: УЗ — умеренный климат в закрытых помещениях с вентиляцией
Тип вывода ВН: Шина
* — Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора.
Типовая комплектация трансформатора сухого типа 1000 квА с литой изоляцией:
Вентиляторы 6 шт.
Трансформатор
Транспортные колёса — ролики
Паспорт на трансформатор (с данными протокола испытаний независимой лаборатории)
Сертификат сейсмостойкости (до 9 баллов)
Сертификат соответствия ГОСТ Р12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность»
Цифровой блок температурного контроля BWDK-S3206D с терморегулятором и датчиком температуры обмоток (3 шт) выполняющий роль шкафа тепловой защиты (ШТЗиУВ)
Комплект эксплуатационной документации на блок температурного контроля
Гарантийные обязательства: 60 месяцев с момента передачи товара покупателю.
Чертеж сухого трансформатора ТСЛ 1000 ква с литой изоляцией прилагается
