Мобильная модульная подстанция 110/35/10 кВ: опыт реализации проекта на ЗАО «ЗЭТО»

6 мая в 16:11

Завершён проект по созданию мобильной модульной подстанции (ММПС) класса напряжения 110/35/10 кВ. Данное комплексное электротехническое решение разработано проектной группой ООО «СМП Центр» и реализовано ЗАО «ЗЭТО» с участием: ООО «ЗЭТО — Газовые технологии», ООО «ЧЕЛЯБДОРМАШ», АО «ЧЭМЗ» и ООО «Воронежский трансформатор» для нужд электроснабжения отдаленных участков нефтегазоконденсатного месторождения.

Мобильная модульная подстанция — это новый инструмент управления энергохозяйством, она нужна там, где время, территория или бюджет не позволяют строить капитальный объект, и там, где надежность требует немедленного резерва.

Разработанная подстанция решает типовые задачи, с которыми сталкиваются сетевые компании и промышленные предприятия. Это оперативное и неоперативное снабжение электроэнергией при аварийных остановках основной подстанции, резервирование основного оборудования в случае аварийных отключений, оперативное обеспечение электроэнергией новых объектов без ожидания ввода стационарной ПС, временное увеличение мощности существующего объекта в периоды пиковых нагрузок, а также обеспечение электроснабжения там, где строительство стационарной подстанции экономически неэффективно, — на удаленных площадках, вахтовых поселках и сезонных производствах.

ММПС является изделием максимальной заводской готовности с возможностью установки различного по типу и составу оборудования в соответствии с требованиями заказчика и возможностью увеличения присоединений по модульному принципу.

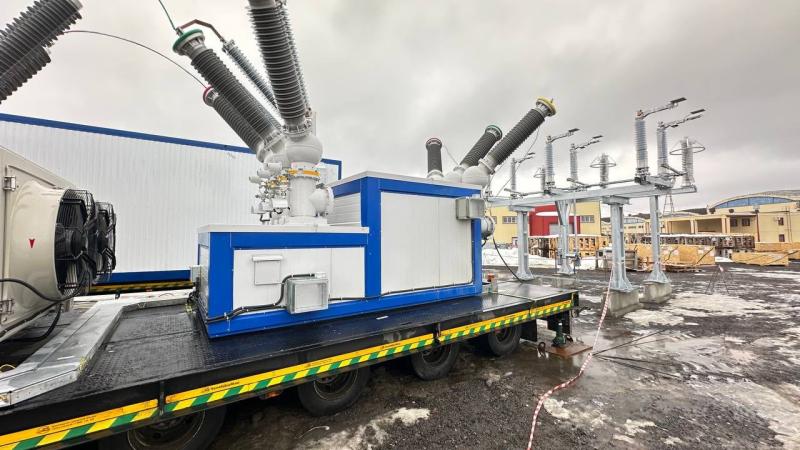

Реализованная мобильная подстанция базируется на двух полуприцепах в комплектации полной заводской готовности. На первом полуприцепе размещено блочно-модульное здание ЗРУ-35 кВ, совмещенное с общеподстанционным пунктом управления. Оно выполнено в виде блок-контейнера, конструкция которого усилена для частых перемещений в составе мобильной подстанции. На втором полуприцепе установлены силовой трансформатор и ячейка КРУЭ 110 кВ. Модуль КРУЭ 110 кВ размещен в защищенном кожухе, что позволяет эксплуатировать оборудование в диапазоне температур до минус 60 градусов.

КРУЭ-110 кВ соответствует требованиям постановления правительства №719 от 17.07.2015, техническим требованиям ПАО «Россети» и рекомендуется для применения на объектах ДЗО ПАО «Россети». Локализация производства составляет более 85 процентов. На текущий момент более 200 ячеек КРУЭ «ЗЭТО» успешно работают на энергообъектах от Калининграда до Владивостока.

Отметим, что для завода это не первый опыт аналогичных решений, однако проект для нефтегазоконденсатного месторождения является первым комплексным проектом группы компаний, созданным на предприятии в формате объекта полной заводской готовности — от проекта до реального воплощения и оснащения.

ММПС — это перспективное направление для отечественной энергетики и экспортных поставок.

Мы видим, что рынок ММПС входит в активную фазу формирования. Государство подтвердило спрос, заказчики из реального сектора от нефтегаза до сетевого хозяйства ищут готовые мобильные решения.

Мы открыты к новым проектам в различных форматах. Это может быть полный цикл «под ключ» — от проектирования до поставки, монтажа и сервисного сопровождения, экспертное участие на этапе проектирования с предоставлением оптимальных компоновочных решений на базе собственного КРУЭ или оснащение мобильных подстанций других производителей ячейками КРУЭ 110 кВ производства «ЗЭТО – Газовые технологии» — направление, которое завод уже развивает и готов масштабировать.

Основанный в 1959 году завод электротехнического оборудования ЗАО «ЗЭТО» (г. Великие Луки, Псковская область) является одним из крупнейших российских производителей электротехнического оборудования для электроэнергетики, нефтяной, газовой, добывающей и обрабатывающей промышленности, железных дорог, метрополитена, сельского и городского хозяйства. Перечень выпускаемого оборудования составляет более 400 наименований и охватывает все классы напряжений от 0,38 до 750 кВ. ЗАО «ЗЭТО» — современное, высокоэффективное, социально ориентированное предприятие, обладающее мощным научным и техническим потенциалом, стремящееся стать лидером по производству высоковольтного оборудования. ЗАО «ЗЭТО» является якорным резидентом «Промышленного электротехнического кластера Псковской области» и Технопарка «Электрополис» (имеет статус регионального оператора «Сколково»).
