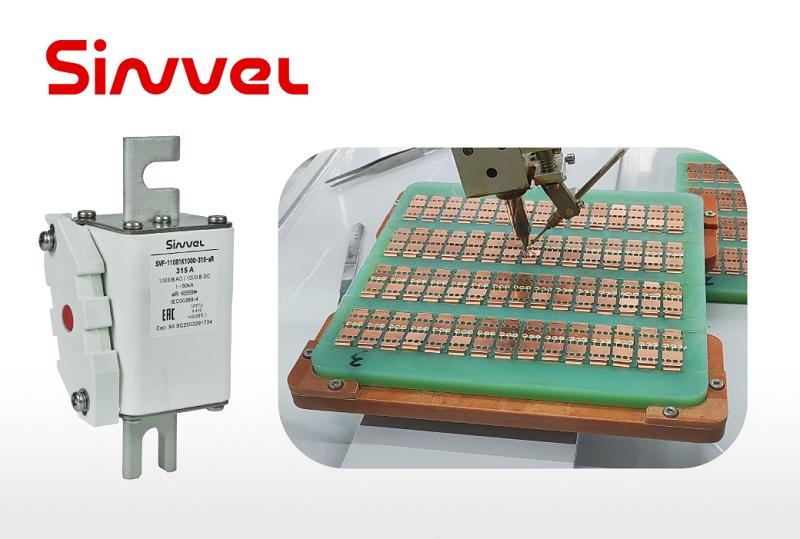

Плавкие вставки изготавливаются из меди, серебра или их сплава. Материал определяет удельное сопротивление, температуру плавления, характеристики дуги. Медь и серебро имеют высокую температуру плавления (1080°C и 960°C соответственно). Это позволяет отключать сеть при очень высоких токах (короткое замыкание, десятки кА), при которых температура плавления достигается очень быстро.
У разных типов предохранителей применяются различные материалы плавкой вставки. Для предохранителей Sinvel с характеристикой gG применяется чистая медь. Для защиты от перегрузки добавляется олово в местах сужений. Олово имеет более низкую температуру плавления 232°C, что позволяет «разорвать» вставки при температуре около 250°C. Комбинация меди и олова обеспечивает защиту не только при токах короткого замыкания, но и перегрузки.
В быстродействующих предохранителях Синвел с характеристиками aR/gR применяются плавкие вставки из сплава меди и серебра. Серебряные вставки находятся в местах сужения. Добавление серебра увеличивает скорость срабатывания, повышает отключающую способность и повышает скорость ограничения нарастания тока.
Плавкая вставка определяет все характеристики предохранителя, как устройства защиты.
Для обеспечения номинального тока предохранителя Sinvel тщательно рассчитывается требуемая площадь поперечного сечения и сопротивление плавкой вставки. Чем больше сечение и выше проводимость материала, тем выше номинальный ток.
При коротком замыкании вставка испаряется почти мгновенно под воздействием сверхтока, образуя дугу. Геометрия вставки и характеристики паров металла определяют начальное сопротивление и напряжение дуги. Быстрое создание высокого напряжения дуги ограничивает ток повреждения. Плавкая вставка в сочетании с охлаждающим эффектом песка обеспечивают высокую отключающую способность предохранителям Sinvel, которая гарантирует безопасное гашение токов короткого замыкания.
Необходимая характеристика срабатывания предохранителей Sinvel, обеспечивается время-токовой характеристикой. Теплоемкость плавкого элемента определяет время нагрева и плавления. Точно рассчитанное количество, габариты и расположение сужений, обеспечивают необходимую кривую плавления плавкой вставки.
Стоит отметить что плавкая вставка не работает отдельно от других элементов предохранителя. Функционал плавкой вставки реализуется совместно с керамическим корпусом и песком. Плавкая вставка формирует высвобождение энергии, а другие компоненты обеспечивают ее безопасное поглощение и охлаждение. Плавкая вставка — это физический носитель интеллекта предохранителя Sinvel. Через материал и конструкцию она определяет точное время и ток срабатывания, позволяя обеспечить надежную защиту оборудованию.
