Описание

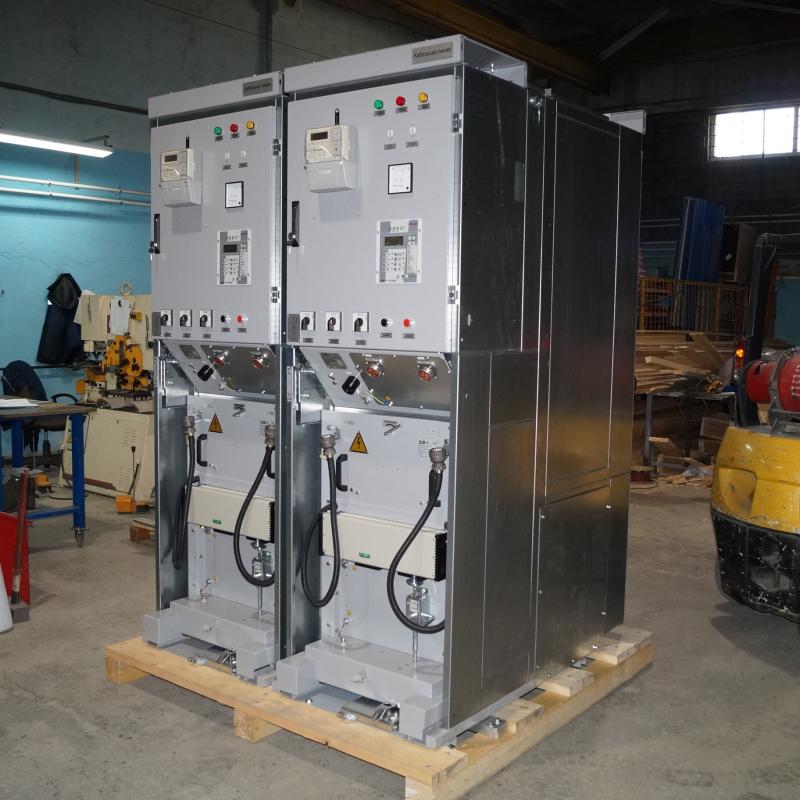

Комплектные распределительные устройства серии КРУ К-63 используются в системах электроснабжения трехфазного переменного тока частотой 50/60 Гц и номинальным напряжением 6 либо 10 кВ с системой нейтрали, изолированной или подключенной через дугогасящий реактор.
Данные изделия изготавливаются согласно требованиям технических условий БКЖИ.674551.011 ТУ.
Конкретная модификация шкафа К-63М оснащена вакуумным выключателем, выполнена по основной схеме подключения, рассчитана на номинальный рабочий ток 1600 А и кратковременный выдерживаемый ток 31,5 кА.
Климатическое исполнение — У3.
Если шкаф заказывается для сети с частотой 60 Гц, заказчик обязан отдельно указывать этот параметр.

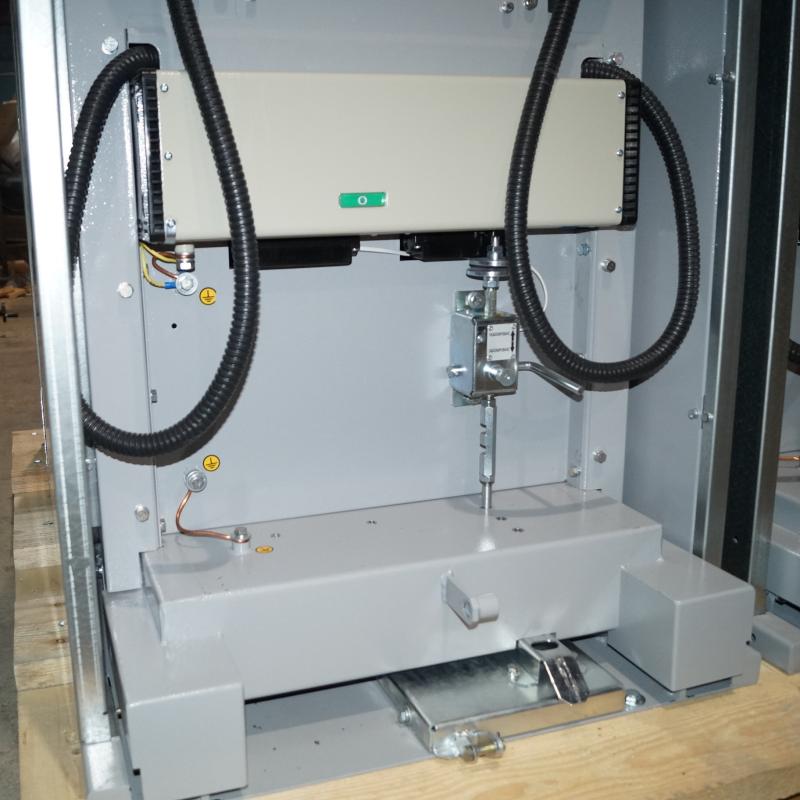

Для коммутации в устройствах К-63М применяются различные виды аппаратуры:
— вакуумные выключатели марок ISM_15 («Таврида Электрик»), ВБЭ-10, ВБП-10 («АО НПП Контакт»), ВВЭ-М-10, ВБКЭ-10 (АО «Электрокомплекс»), ZAN/ZAE («Siemens») и Evolis («Schneider Electric»);
— элегазовые выключатели типа LF-1, LF-2 («Schneider Electric»);
— маломасляные выключатели моделей ВМПЭ-10, ВКЭ-10;
— другие возможные варианты коммутационных устройств.
