Описание
Завод силовой электроаппаратуры производит ячейки КРУ К-104.

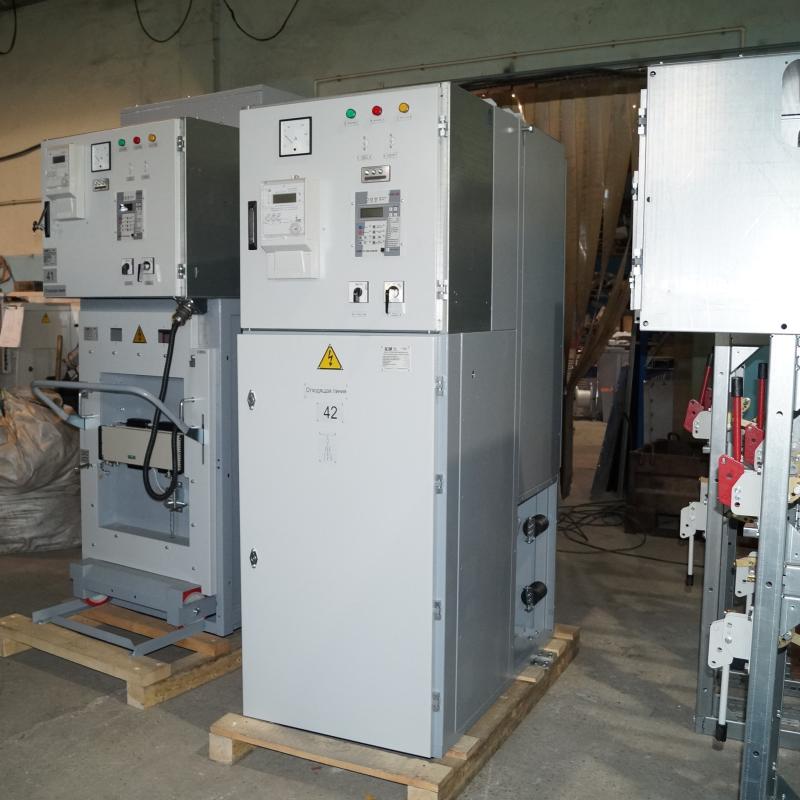

Устройства комплектные распределительные серии КРУ К-104М предназначены для работы
в электрических установках трехфазного переменного тока частоты 50 и 60 Гц и номинальным
напряжением 6 и 10 кВ для системы с изолированной или заземленной через дугогасящий реактор нейтралью.
В состав ячейки КРУ К-104 входят:
Набор отдельных шкафов К-104М с коммутационными аппаратами, приборами измерения, устройствами
автоматики и защиты, а также аппаратурой защиты, управления, сигнализации и другими вспомогательными
устройствами, соединенными между собой в соответствии со схемой электрической расположения КРУ.
Шкафы К-104М выполняются по схемам соединений главных и вспомогательных цепей, представленных заказчиком.
Шкаф К-104М состоит из следующих основных сборочных единиц:
шкаф распределительный ;
выкатной элемент;
шкаф релейный.
Шкаф распределительный представляет собой сборную жесткую металлическую конструкцию,
разделенную глухими металлическими и изоляционными перегородками на отсеки:
отсек выкатного элемента (выключателя);
отсек линейных шин и кабельных подсоединений;
отсек сборных шин.
Релейный шкаф ячейки КРУ К-104, в котором размещены аппараты управления, защиты и сигнализации, приборы учета и измерения,
представляет собой сварную металлическую конструкцию с дверью.
В качестве выдвижных элементов в шкафах КРУ К-104М могут быть:
выключатели маломасляные – ВКЭ-10, ВМПЭ-10 ;
выключатели вакуумные ВВ/ТЕL-10, ВБ-10, ВБЭ-10,ВВЭ-М-10, ВБПВ-10, ВБКЭ-10, 3АН “Сименс”, Evolis “Мерлин Жерен“;
выключатели элегазовые LF1;
другие типы выключателей по требованию заказчика;
тележки с трансформаторами напряжения и разрядниками;
тележки с высоковольтными предохранителями;
тележки с разъединяющими контактами.
Шкафы КРУ К-104М на все номинальные токи стыкуются по сборным шинам непосредственно между собой без переходных элементов.
Шкафы КРУ К-104М имеют фасадную поворотную дверь(кроме шкафов в бездверном варианте).
Трансформаторы собственных нужд могут иметь стационарное исполнение в шкафах К-104М, могут устанавливаться на выкатных элементах.
Шкафы КРУ К-104М изготавливаются в двух исполнениях: с изолированными шинами и неизолированными шинами (за исключением сложных
схем главных цепей). Места сочленения шин могут закрываться изоляционными коробами.

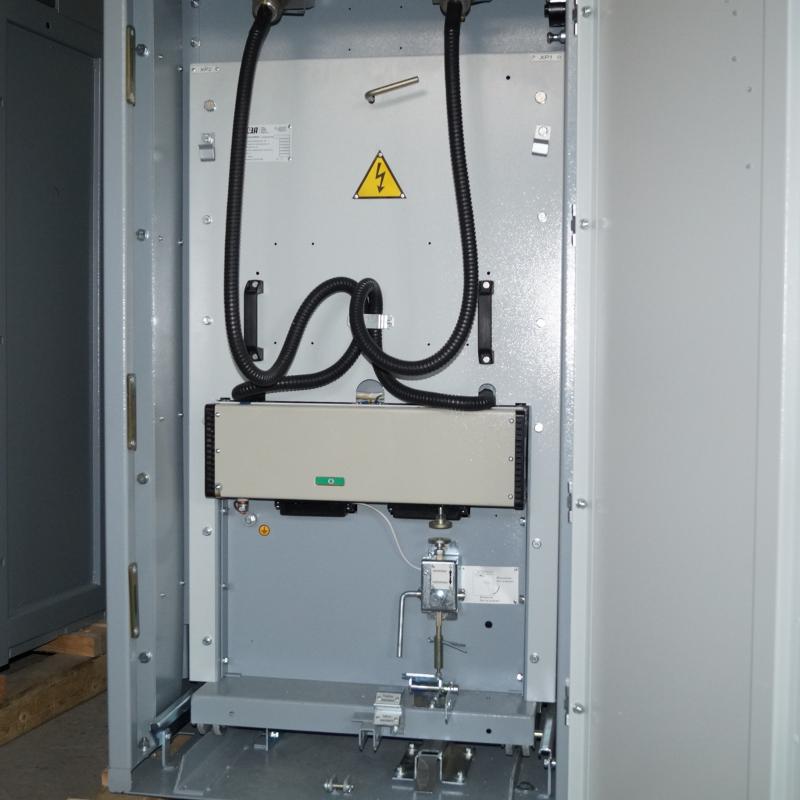

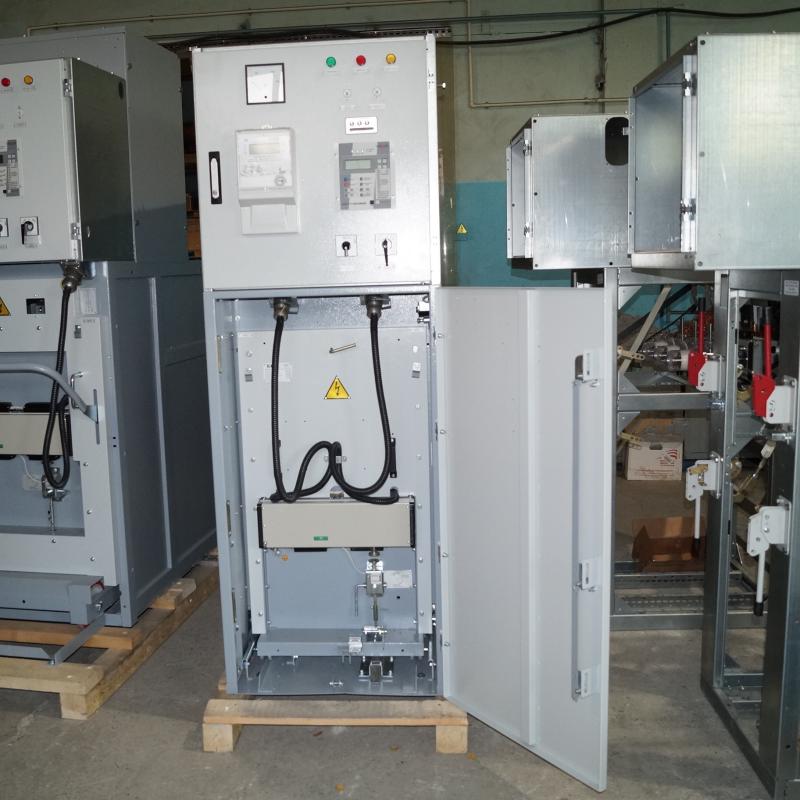

Отсек выкатного элемента ячейки КРУ К-104 предназначен для размещения в нем выкатного элемента. Отсек образован боковыми
стенками, фасадной дверью, рамой и от токоведущих частей других отсеков отделен металлическими перегородками , в том числе
шторочным механизмом. В нижней части отсек имеет сплошное дно.
В отсеке выкатного элемента размещены приспособления и механизмы, обеспечивающие правильное функционирование выкатного элемента в шкафу

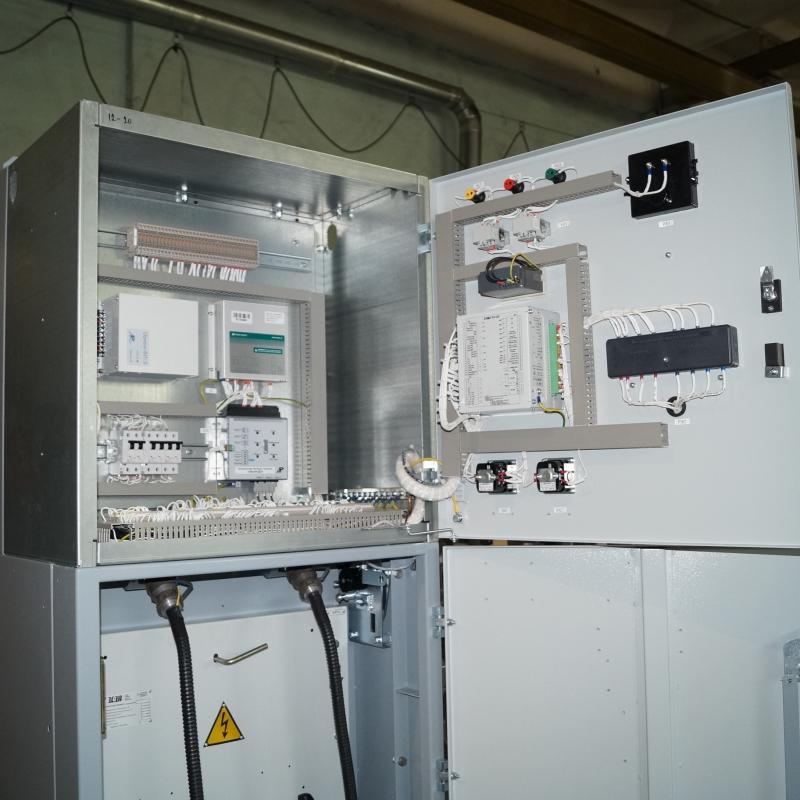

Релейный шкаф КРУ К-104 состоит из сварного каркаса с дверью, внутри которого размещается релейная аппаратура заднего присоединения.

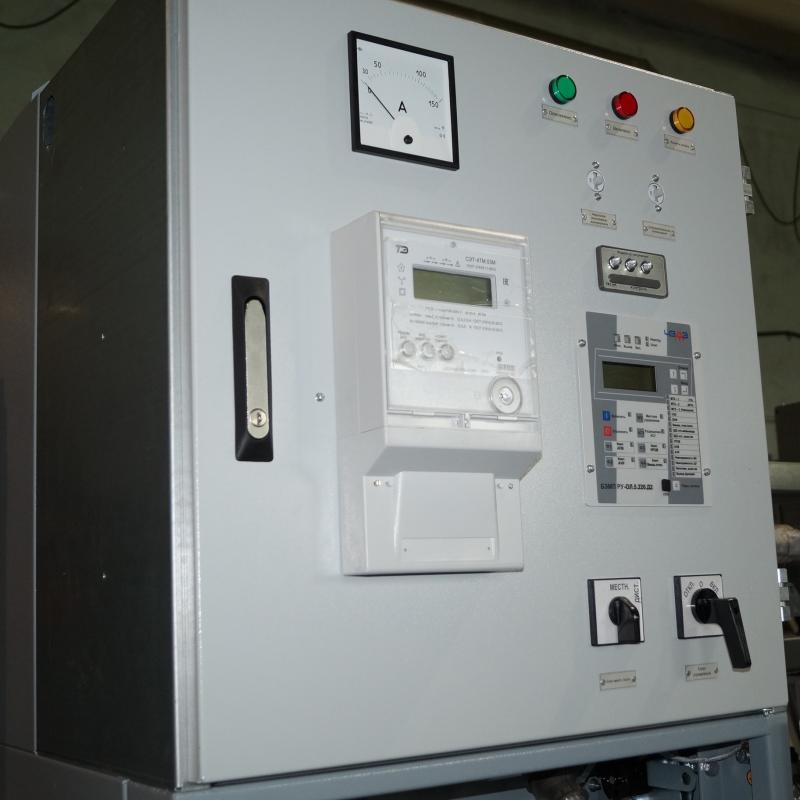

На двери релейного шкафа устанавливаются счетчики электрической энергии , реле указательные , амперметр, вольтметр, сигнальные лампы,
ключи управления, кнопки и переключатели оперативных цепей, МПУ, по требованию заказчика -блок индикации.
В релейных шкафах серии К-104М предусмотрен подогрев шкафа. Для этой цели устанавливаются обогреватели.
Габаритные размеры КРУ К-104: ширина 750 мм, высота 2100 мм, глубина в зависимости от исполнения.
При заказе ячейки КРУ заполняется опросный лист с перечнем необходимого оборудования, устанавливаемонго в ячейку КРУ К-104.
Завод силовой электроаппаратуры предоставляет гарантию 3 года на ячейки КРУ.
Качество ячеек доказано многолетним опытом производства КРУ нашим предприятием и положительными отзывами обслуживающего персонала.
Продукция сертифицирована.
