Описание
Работа напрямую с производителем вы покупаете надежный и высокотехнологичный товар, а так же значительно экономите на покупке.
Технические характеристики трансформатора ТСЛ/3150/6/0.4/D/Yн-11/IP00/Al с литой изоляцией:
• Производитель: Востокэнерготранс
•Тип: ТСЛ (трехфазный, сухого типа с литой изоляцией);
•Концепция конструкции: Стержневой;
•Номинальная мощность, кВа: 3150;
•Номинальное напряжение на стороне ВН, кВ: 6;
•Номинальное напряжение на стороне НН, кВ: 0.4;
•Материал обмотки: Алюминий;
•Напряжение короткого замыкания Uкз (%) ± 10%: Стандартное;
•Частота питающей сети, Гц: 50;
•Степень защиты кожуха (корпус): IP00;
•Класс нагревостойкости изоляции: F (155°C);
•Переключение без возбуждения (ПБВ), %: ±2×2,5;
•Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда);
•Уровень шума дB (A): Стандартный;
•Охлаждение: Естественное С (AN/AF);
•Высота установки над уровнем моря, м: До 1000;
•Ток lхх, % ±30%: 0,4;
•Потери холостого хода (120°C) ± 15%, Вт: 4267;
•Потери короткого замыкания (120°C) ± 10%, Вт: 26677;
•Габариты трансформатора, мм: 1670*1300*1531;
•Колея колес (или опор), мм: 1070*1240;
•Вес трансформатора без кожуха ± 10%, кг: 4780;
•Климатическое исполнение: УЗ / УХЛ3;
•Тип вывода ВН; НН: Шина
* - Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора.
Типовая комплектация трансформатора 3150 квА с литой изоляцией:
•Трансформатор;
•Транспортные колёса — ролики;
•Паспорт на трансформатор (с заключением ОТК);
•Сертификат соответствия ГОСТ Р12.1.004−91 «Система стандартов безопасности труда. Пожарная безопасность»;
•Цифровой блок температурного контроля BWDK с терморегулятором и датчиком температуры обмоток (3 -4 шт) выполняющий роль шкафа теплового контроля;
•Вентиляторы;
•Комплект эксплуатационной документации на блок температурного контроля. Гарантийные обязательства: 60 месяцев с момента передачи товара покупателю.
Сертификат сейсмостойкости (до 9 баллов).

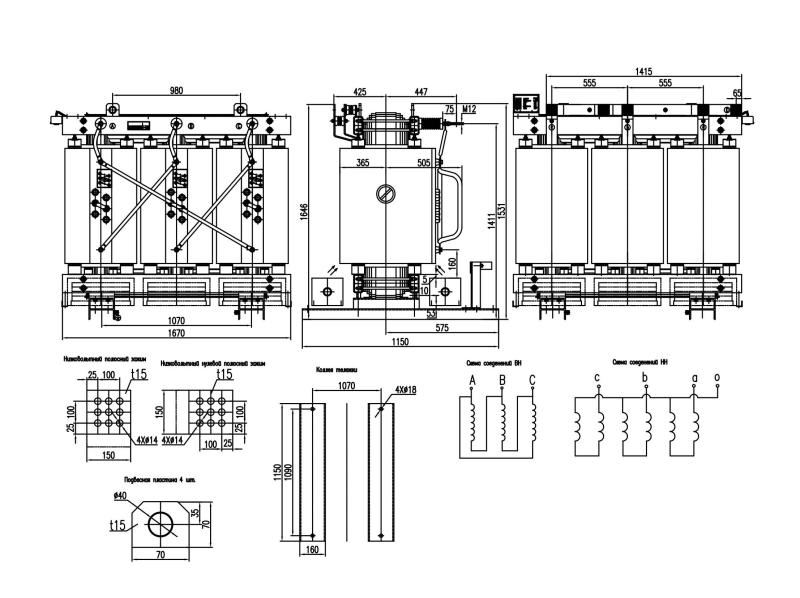

Чертеж сухого трансформатора ТСЛ 3150 ква с литой изоляцией прилагается.
