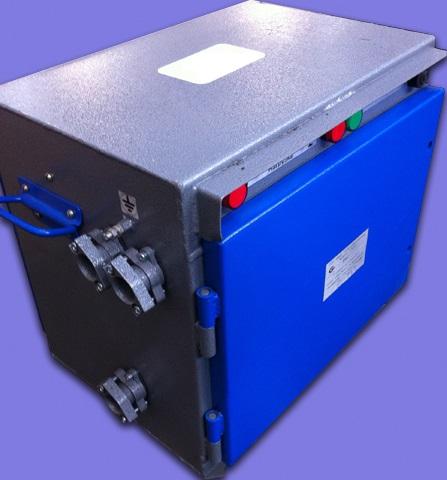

Аппарат осветительный шахтный АОШ предназначен для питания ламп освещения напряжением 133/230В или 36В, общей мощностью от 1,6кВА до 6 кВА.
Модификации аппаратов освещения АОШ:
АОШ-2.5-1 Аппарат осветительный шахтный не взрывозащищенный в рудничном исполнении,
АОШ-2,5-2 Аппарат осветительный шахтный не взрывозащищенный в рудничном исполнении,
АОШ-4.01 Аппарат осветительный шахтный взрывозащищенный, Uвх=380/660В, Uвых=127/230 В;
АОШ-4.01 Аппарат осветительный шахтный в рудничном исполнении, Uвх=380/660В, Uвых=127/230 В;
АОШ-4.01 Аппарат осветительный шахтный в рудничном исполнении, Uвх=380/660В, Uвых=36 В;
АОШ-4.38.01 Аппарат осветительный шахтный взрывозащищенный, Uвх=380/660В, Uвых=38 В;
АОШ-4.02 Аппарат осветительный шахтный взрывозащищенный, Uвх=660/1140 В, Uвых=127/230 В;
АОШ-4.05.Б1 Аппарат осветительный шахтный взрывозащищенный, Uвх=660/1140 В, Uвых=127/230 В ,
АОШ-4.38.02 Аппарат осветительный шахтный взрывозащищенный, Uвх=380/660/1140 В, Uвых=38 В;
АОШ-5-1 Аппарат осветительный шахтный в рудничном исполнении, P=5 кВт, Uвх=380/660 В, Uвых=220/127/38 В;
АОШ-5-2 Аппарат осветительный шахтный в рудничном исполнении, P=5 кВт, Uвх=380/660 В, Uвых=220/127/38 В;
Аппарат представляет собой стальную взрывонепроницаемую оболочку, установленную на салазки и разделенную на четыре взрывонепроницаемых отделения, закрытых крышками.
1. Отделение выводов с двумя кабельными вводами для подключения кабеля диаметром 16-24мм и двумя кабельными вводами для подключения кабеля диаметром 18-29мм, находится с левой стороны корпуса. В этом отделении установлены проходные зажимы для подключения нагрузки 36В, зажимы для коммутации обмоток низкого напряжения, зажим для дополнительного заземления и зажимы для подключения нагрузки.
2. Вводное устройство, которое находится с правой стороны корпуса, состоит из двух отделений:
-разъединителя, в котором установлены автоматический выключатель и проходные клеммы, подключенные к силовому трансформатору;
-вводов с двумя кабельными вводами для подключения кабеля питания диаметром 18-29мм, в котором установлены проходные зажимы для подключения источника питания и зажимы обмоток высокого напряжения.
3. Аппаратное отделение, в котором смонтирован силовой трансформатор и выемная панель с пусковой и коммутационной арматурой. В состав этой арматуры входят:
-блок реле утечки (БРУ);
-блок трансформаторов тока;
-блок максимальной защиты (БМЗ);
-автоматический выключатель;
-контактор с блоком клемм;
-предохранители;
-тумблеры;
-клеммы для подключения дополнительных обмоток низкого напряжения силового трансформатора на U=12 и 36В;
-клемм дополнительного заземления.
Оболочка оборудована передней и задней крышками. На передней крышке расположена арматура управления, проверки и индикация. Предусмотрена защитная блокировка крышки аппаратного отделения при включенном разъединителе. Задняя крышка предусмотрена для удобства обслуживания аппаратов.
Аппарат освещения выполняет следующие функции :
-защиту первичной обмотки силового трансформатора;
-защиту от токов короткого замыкания в цепях нагрузки 133/230В и 38В;
-максимальную длину одного защищаемого кабеля (сечением жилы 6 мм2) при уставке тока короткого замыкания: 10А – 1100м, 20А – 600м;
-максимальную длину линии освещения (сечением жилы 6 мм2) при уставке тока короткого
замыкания: 10А – 2200м, 20А – 1200м;
-защиту от токов утечки в цепях нагрузки 133/230 В;
-предупредительную защиту и блокировку цепей нагрузки при снижении величины сопротивления изоляции ниже допустимой;
-транзит высшего напряжения (предусмотрен отдельный кабельный ввод).
